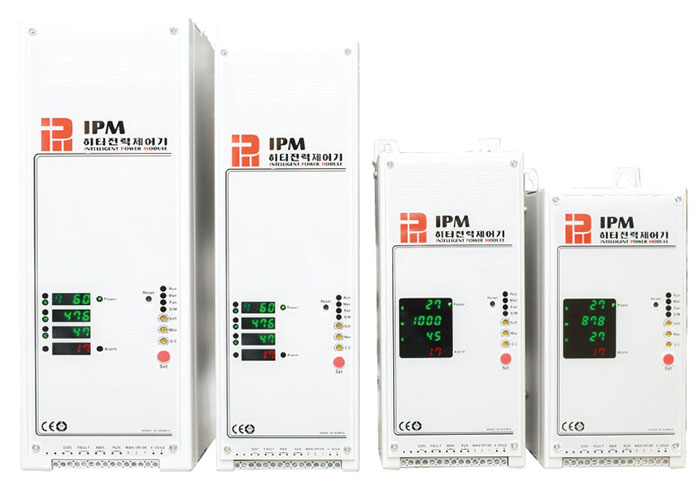

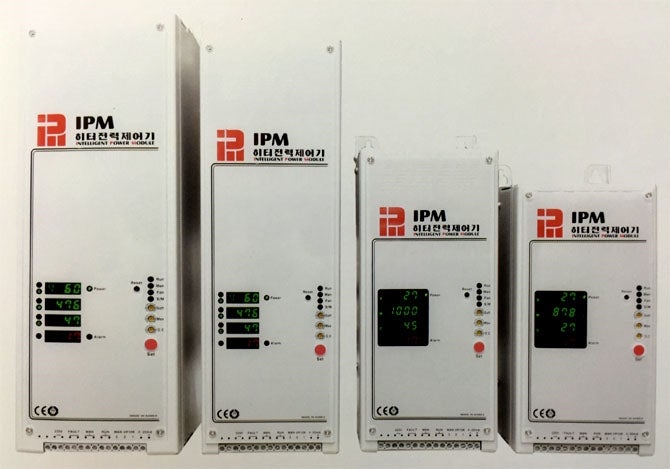

삼상전력조정기 IPM-F/W Series

IPM-F-33-130-00, IPM-W-33-130-00
AC220~440V, 50/60Hz, 10,35,50,70,90,110,130,160,200,250,300,400,500A

TPR-IPM series

저희 회사가 취급하고 있는 본 전력조정기는 온도를 정밀하게 제어해주는 파워 장치면서 일반 사업체와 반도체 분야 등 다양하게 적용되고 있습니다. SCR 사용으로 응답 속도가 빠르고 수명이 긴 것이 특징이며 온,오프와 연속비례제어가 가능하고 운전의 신뢰성이 높아 보수가 용이하며 사용법이 간편합니다.

기기의 형식 구성표
기기명 형식 IPM - F - ① ② - ③ - ④
예) IPM-F-33-130-00		 IPM - W - ① ② - ③ - ④
예) IPM-W-33-130-00
시리즈명 F/W IPM F Series IPM W Series
입력 상 구분 3 : 3상 1 : 단상 / 2 : 2상 / 3 : 3상
제어 입력 전압 F : AC Free Voltage 220~480V
2 : 220V 전용 / 3 : 380V / 4 : 440V (480V)
최대 허용 전류 10 ~ 2000A (모델별 용량)
제품별 부가기능 00 : 기본 사양 / FI : 전류 피드백 / FV : 전압 피드백
/ FW : 전력 피드백 / RS : RS 485 통신
선택적 사용기능 부하 언발란스 검출 / 부하 없음 검출 / 부하 쇼트 검출
/ 최대 전류 제한 / 최대 최저 전압 제한 / 최대 전력 제한(Limit)
F시리즈 제품 규격 (mm)
용량 W H D W1 H1 D1 이격거리 취부볼트
35A 103.6 239 182 82.5 226 244 40 M4
50A 103.6 239 182 82.5 226 244 40 M4
70A 103.6 264 182 82.5 261 244 40 M4
90A 103.6 345 182 82.5 332 244 40 M4
110A 125 345 182 82.5 332 244 40 M4
130A 125 334 210 103 321 296 40 M4
160A 125 364 210 103 351 296 40 M4
200A 166 470 210 145 457 60 M4
250A 266 511 260 195 493 60 M4
300A 266 511 260 195 493 60 M4
400A 380 560 260 307 543 60 M4
500A 380 560 260 307 543 60 M4
W시리즈 단상 제품 규격 (mm)
용량 W H D W1 H1 D1 이격거리 취부볼트
70A 103.6 239 182 82.5 226 244 40 M4
90A 103.6 239 182 82.5 226 244 40 M4
110A 103.6 239 182 82.5 226 244 40 M4
130A 103.6 264 182 82.5 226 295 40 M4
160A 103.6 264 182 82.5 226 295 40 M4
W시리즈 삼상 제품 규격 (mm)
용량 W H D W1 H1 D1 이격거리 취부볼트
35A 103.6 239 182 82.5 226 244 40 M4
50A 103.6 239 182 82.5 226 244 40 M4
70A 103.6 264 182 82.5 261 244 40 M4
90A 103.6 345 182 82.5 332 244 40 M4
110A 125 345 182 82.5 332 244 40 M4
130A 125 334 210 103 321 296 40 M4
160A 125 364 210 103 351 296 40 M4
F/W시리즈 제품 공통 사양
정격전압 220~440V AC
정격전류 10, 35, 50, 70, 90, 110, 130, 160, 200, 250, 300, 400, 500A
사용주파수 50~60Hz 공용
제어입력 4~20mA 0~5V VR10K (기타사양 : 주문시 요청)
제어방식 위상제어 기본 / 제로크로싱 (주문시 요청)
적용부하 히터 부하 (위상 제어 및 제로크로싱) 트랜스 부하 (위상제어)
출력범위 0~99%
사용주변온도 0~40ºC
최소부하 1A 이상
사용온습도 습도 5~80% (결로가 없을 것), 온도 0~50ºC
냉각방식 Cooling Fan 강제 공냉
절연저항 전원-함체(케이스) : 200MΩ
제어전원 AC 200V 표준
경보출력 과열, 결상, 과전류 (언발란스, 부하단선, SCR쇼트 옵션)
기본기능 소프트 스타트 (0~30초) 기타시간 주문시 요청
옵션기능 정전류 정전압 정전력
