다이오드 / Diode

Rectifier Diodes / Fast Recovery Diodes

  • Diode Types
정류 다이오드 (Rectifier Diodes)
고속 정류 다이오드 (Fast Recovery Diodes)


저희 영광산전은 오랜 기간 전력제어반도체(Semiconductor), Thyristor/SCR, Diode, Module, IGBT, SSR등 산업 현장에 필요한 전력전자부품을 전문적으로 취급해 왔습니다.

각종 부품의 구매 외에도 상담을 통해 OEM 생산이 가능합니다. 자세한 사항은 언제든 문의해 주십시오.



다이오드는 전류를 한 방향으로만 흐르게 하고 반대 방향으로는 흐르지 못하게 하는 반도체 소자입니다. 이러한 단방향 전류 흐름 특성 때문에 전자 회로에서 매우 다양하게 활용됩니다.

저희 회사에서는 산업 전력용품/부품 전문 기업으로서, 고객의 다양한 요구를 충족시키기 위해 여러 종류의 다이오드를 취급하고 있습니다. 주로 다음과 같은 다이오드들을 공급합니다:

  • 정류 다이오드 (Rectifier Diode): 교류(AC) 전류를 직류(DC) 전류로 변환하는 데 사용됩니다. 전원 공급 장치에 필수적으로 활용되며, 높은 전류 및 전압을 처리할 수 있는 제품들을 공급합니다.
  • 고속 정류 다이오드 (Fast Recovery Diode): 일반 정류 다이오드보다 빠른 스위칭 속도를 가지며, 고주파 스위칭 전원 공급 장치, 인버터, 컨버터 등에 주로 사용됩니다.
  • 쇼트키 다이오드 (Schottky Diode): 매우 낮은 순방향 전압 강하와 빠른 스위칭 속도가 특징입니다. 효율성이 중요한 저전압 정류 회로나 고속 스위칭 애플리케이션에 적합합니다.
  • 제너 다이오드 (Zener Diode): 역방향 전압이 특정 값(제너 전압)에 도달하면 항복 현상이 발생하여 전압을 일정하게 유지하는 특성을 가집니다. 주로 정전압 회로나 과전압 보호 회로에 사용됩니다.
  • 다이오드 모듈 (Diode Module): 여러 개의 다이오드를 하나의 패키지로 구성한 제품으로, 높은 전류 용량과 효율적인 방열이 특징입니다. 산업용 정류기, 전력 변환 장치 등에 널리 쓰입니다.

    • 저희는 고객의 시스템 설계와 특성 요구에 맞춰 최적의 다이오드 솔루션을 제공하기 위해 노력하고 있습니다. 필요한 다이오드 종류나 사양에 대해 궁금한 점이 있으시면 언제든지 문의해 주십시오.

    Diode 이미지

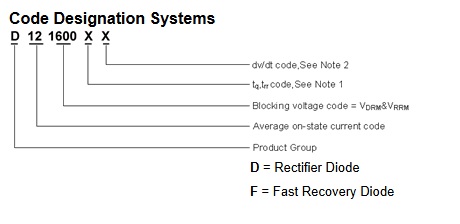

    • Code Designation Systems
    Diode Code
    NOTE
    Code R S T U V X Z N
    tq(us) =10 11-15 16-20 21-25 26-30 31-45 46-60 61-80
    trr(us) =1 =2 =3 =5 =8 =12 =20 --
    Rectifier Diodes
    Type VRRM IF(AV) IFSM I2t IRRM VFM
    /IFM    		 VFO rF Rth
    (j-hs)    		 Tjm 장착력 Outline
    THS
    =55°C    		 THS
    =90°C    		 10ms 150°C
    (PDF) V A A KA KA2s mA V/A V m.ohm °C/W °C KN (gif)
    D02-XX00 200-
    1000    		 600 450 7.8 304 16 1.75

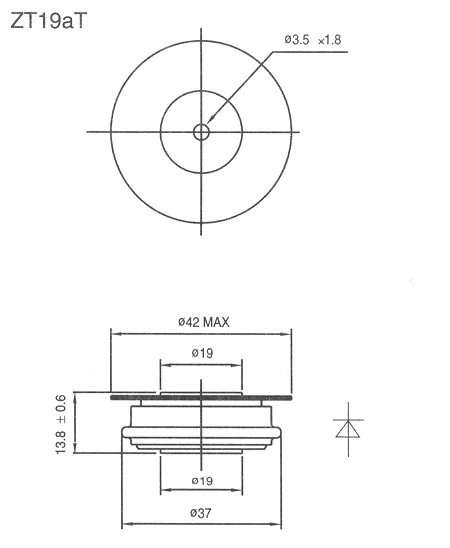

    /1500    		 0.73 0.68 0.090 150 3.3-5.5 ZT19aT
    D02-XX00 1100-
    2000    		 560 420 7.3 265 16 1.99
    /1500    		 0.70 0.86 0.090 150 3.3-5.5 ZT19aT
    D04-XX00 200-
    1000    		 1006 726 13.1 855 30 1.91
    /3090    		 0.95 0.31 0.055 150 5.3-10 ZT25aT
    D04-XX00 1100-
    2000    		 929 667 12.1 729 30 1.74

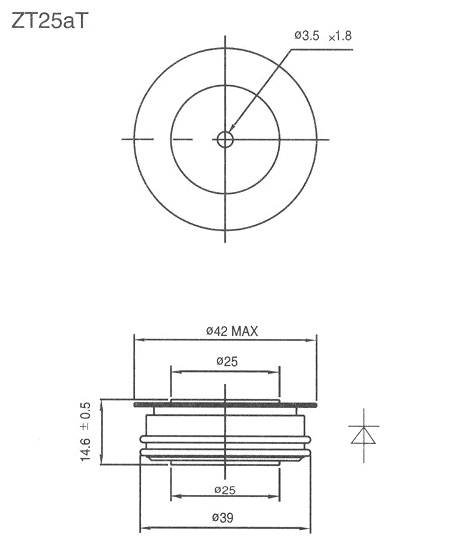

    /1930    		 1.06 0.35 0.055 150 5.3-10 ZT25aT
    D06-XX00 200-
    1000    		 1476 1078 19.2 1841 40 1.74

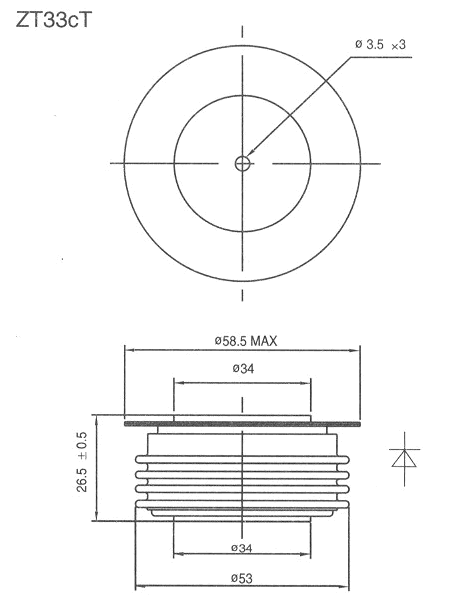

    /2870    		 0.97 0.27 0.033 150 10-20 ZT33cT
    D06-XX00 1100-
    2000    		 1388 1012 18.0 1628 40 1.91
    /2870    		 1.05 0.30 0.033 150 10-20 ZT33cT
    D08-XX00 200-
    1000    		 1651 1214 21.5 2303 40 1.68
    /3770    		 0.81 0.23 0.033 150 10-20 ZT33cT
    D08-XX00 1100-
    2000    		 1500 1108 19.5 1901 40 1.75
    /3090    		 0.85 0.29 0.033 150 10-20 ZT33cT
    D08-XX00 3100-
    3800    		 1943 1436 25.3 3190 80 1.76

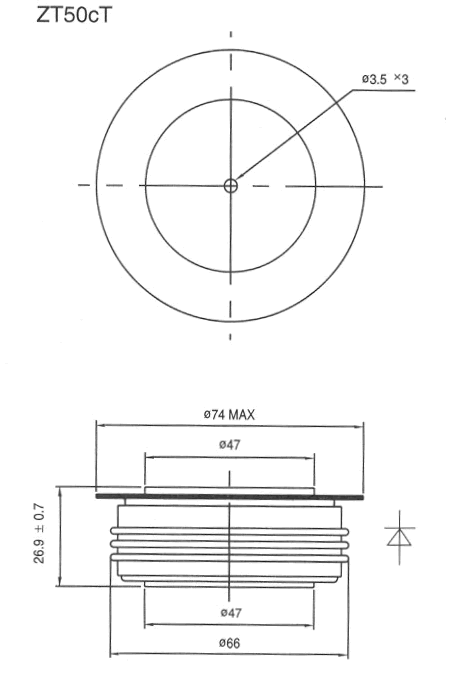

    /3000    		 0.98 0.26 0.022 150 19-26 ZT50cT
    D10-XX00 200-
    1000    		 1928 1400 24.9 3105 50 1.32

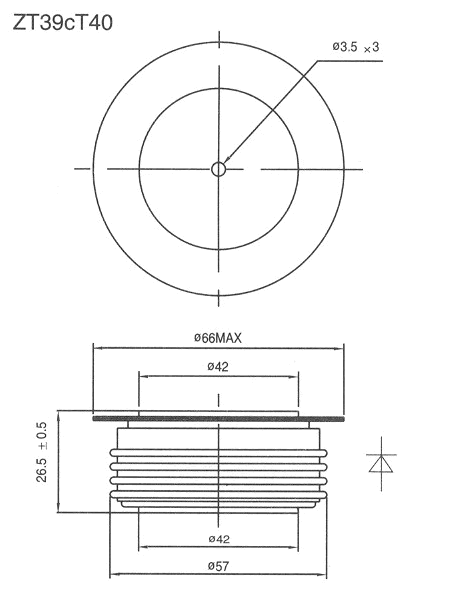

    /3000    		 0.86 0.165 0.030 150 15-20 ZT39cT40
    D10-XX00 1100-
    2000    		 1771 1292 23.1 2659 50 1.67
    /3770    		 0.90 0.204 0.030 150 15-20 ZT39cT40
    D10-XX00 2100-
    3000    		 2167 1612 28.2 3968 80 1.66
    /3800    		 0.82 0.22 0.022 150 19-26 ZT50cT
    Type VRRM IF(AV) IFSM I2t IRRM VFM
    /IFM    		 VFO rF Rth
    (j-hs)    		 Tjm 장착력 Outline
    THS
    =55°C    		 THS
    =90°C    		 10ms 150°C
    (PDF) V A A KA KA2s mA V/A V m.ohm °C/W °C KN (gif)
    D12-XX00 200-
    1000    		 2106 1522 27.4 3748 60 1.32

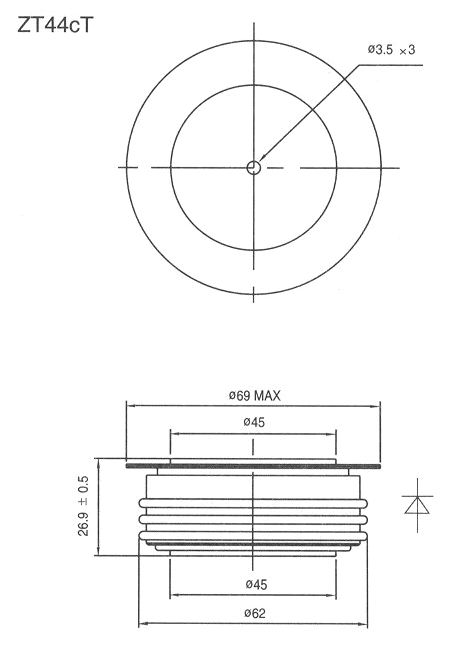

    /3800    		 0.82 0.132 0.030 150 18-25 ZT44cT
    D12-XX00 1100-
    2000    		 2421 1768 31.3 4912 80 1.57
    /4500    		 0.89 0.15 0.022 150 19-26 ZT50cT
    D12-XX00 3000-
    3800    		 2730 1986 34.8 6060 120 1.46
    /4500    		 0.90 0.125 0.020 150 21-30 ZT54cT60
    D16-XX00 200-
    1000    		 2565 1883 33.3 5559 80 1.43
    /4500    		 0.80 0.14 0.022 150 19-26 ZT50cT
    D16-XX00 1100-
    2000    		 2815 2072 36.6 6696 100 1.37

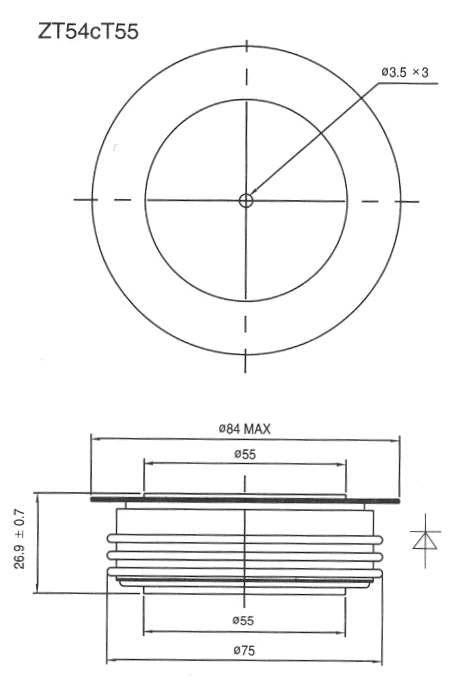

    /4500    		 0.78 0.131 0.020 150 21-30 ZT54cT55
    D16-XX00 2100-
    3000    		 2745 1990 35.7 6367 120 1.46

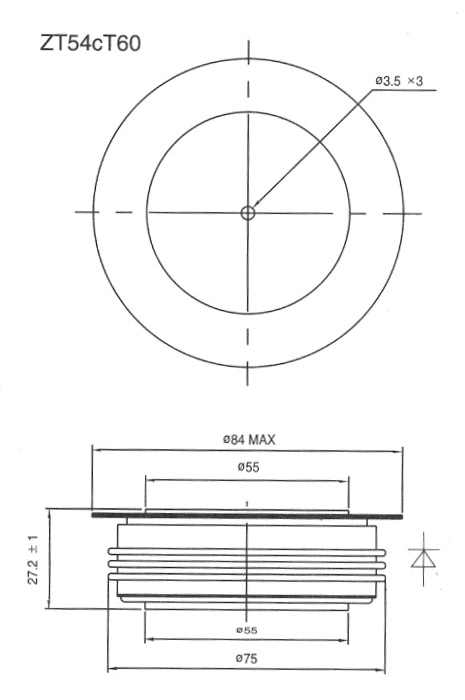

    /4500    		 0.92 0.12 0.020 150 21-30 ZT54cT60
    D20-XX00 1100-
    2000    		 3154 2311 40.9 8353 120 1.41
    /6800    		 0.73 0.10 0.020 150 21-30 ZT54cT60
    D20-XX00 3000-
    3800    		 3098 2289 40.3 8110 160 1.61

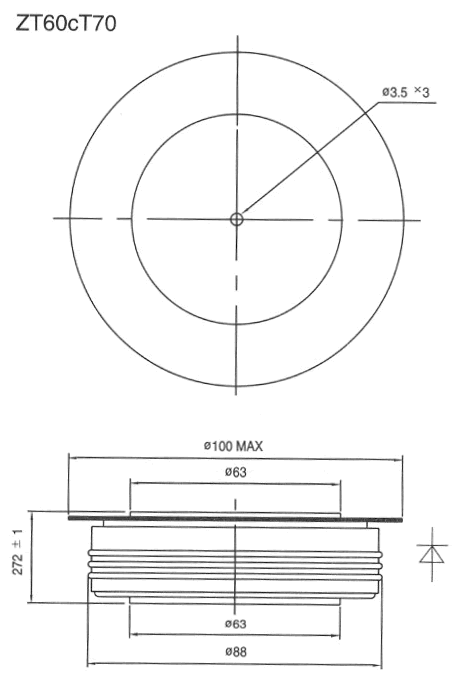

    /5400    		 0.85 0.14 0.016 150 30-40 ZT60cT70
    D25-XX00 1100-
    2000    		 3532 2617 45.9 10541 120 1.32

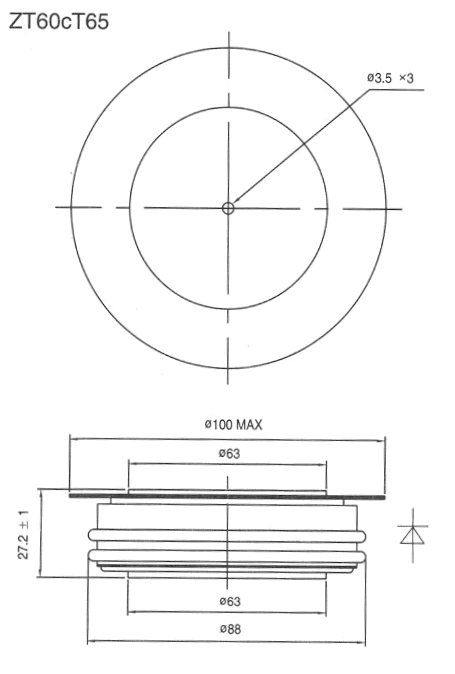

    /5400    		 0.725 0.11 0.016 150 27-34 ZT60cT65
    D25-XX00 2100-
    3000    		 3469 2572 45.1 10169 160 1.35
    /5400    		 0.73 0.115 0.016 150 30-40 ZT60cT70
    D25-XX00 3000-
    3800    		 3835 2846 49.9 12428 200 1.70

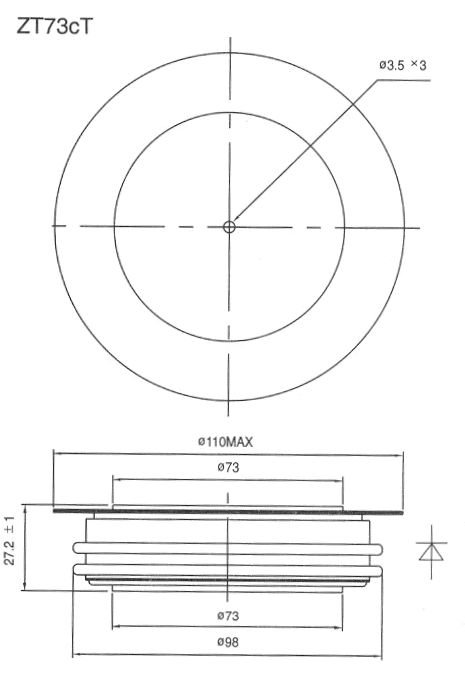

    /5400    		 0.95 0.138 0.011 150 35-47 ZT73cT
    D30-XX00 1100-
    2000    		 3834 2828 49.8 12421 160 1.19
    /5400    		 0.70 0.09 0.016 150 30-40 ZT60cT70
    D35-XX00 1100-
    2000    		 4670 3408 60.7 18429 200 1.41
    /6000    		 0.93 0.08 0.011 150 35-47 ZT73cT
    Type VRRM IF(AV) IFSM I2t IRRM VFM
    /IFM    		 VFO rF Rth
    (j-hs)    		 Tjm 장착력 Outline
    THS
    =55°C    		 THS
    =90°C    		 10ms 150°C
    (PDF) V A A KA KA2s mA V/A V m.ohm °C/W °C KN (gif)
    D01-XX00 100-
    2000    		 177 122 2.2 24 16 2.0
    /300    		 1.56 1.34 0.25 150 13-19

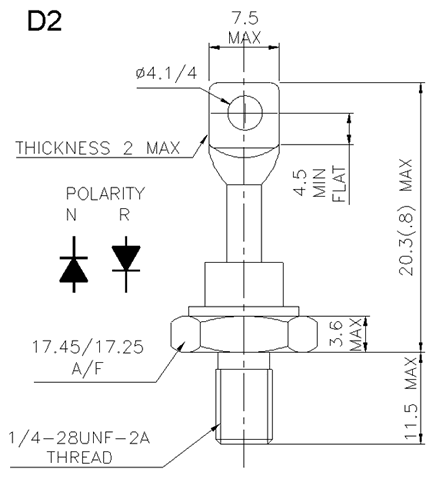

    N*m    		 D2
    D02-XX00 100-
    2000    		 287 204 2.8 40 30 2.0
    /600    		 1.28 1.12 0.16 150 25-30

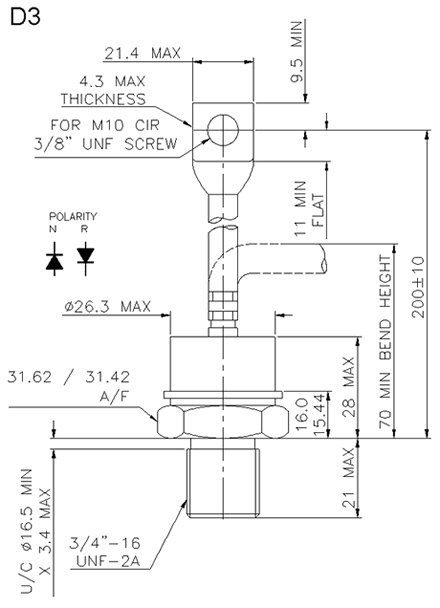

    N*m    		 D3
    D03-XX00 100-
    2000    		 445 324 4 80 30 2.0
    /900    		 0.98 0.88 0.11 150 25-30

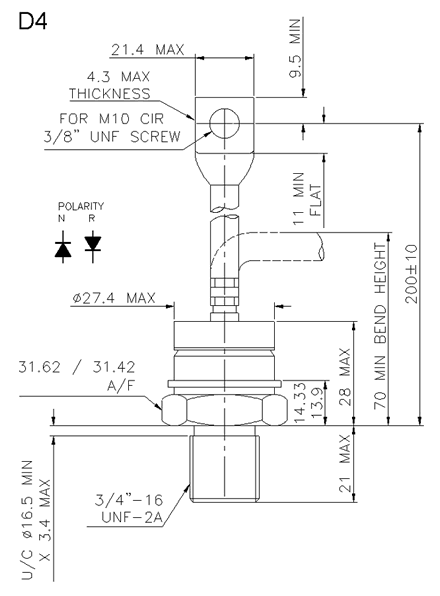

    N*m    		 D4
    Fast Recovery Diodes
    Type VRRM IF(AV) IFSM I2t IRRM VFM
    /IFM    		 VFO rF Rth
    (j-hs)    		 Tjm 장착력 Outline
    THS
    =55°C    		 THS
    =90°C    		 10ms 150°C
    (PDF) V A A KA KA2s mA V/A V m.ohm °C/W °C KN (gif)
    F02-XX00 200-1000 522 377 2.7 40 16 1.53/600 1.10 0.72 0.090 150 3.3-5.5 ZT19aT
    F02-XX00 1100-2000 472 332 2.7 40 16 1.87/600 1.48 0.65 0.090 150 3.3-5.5 ZT19aT
    F04-XX00 200-1000 884 631 5.4 100 30 1.60/1200 1.17 0.36 0.055 150 5.3-10 ZT25aT
    F04-XX00 1100-2000 809 576 5.4 100 30 1.80/1200 1.30 0.42 0.055 150 5.3-10 ZT25aT
    F06-XX00 200-1000 1216 884 8 320 40 1.91/1800 1.23 0.38 0.033 150 10-20 ZT33cT
    F08-XX00 200-1000 1291 939 10 500 40 1.97/2400 1.15 0.34 0.033 150 10-20 ZT33cT
    F08-XX00 1100-2000 1199 866 10 500 40 2.20/2400 1.31 0.37 0.033 150 10-20 ZT33cT
    F10-XX00 200-1000 1460 1053 13 850 50 2.01/3000 1.20 0.27 0.030 150 15-20 ZT39cT40
    F10-XX00 1100-2000 1303 926 13 850 50 2.37/3000 1.50 0.29 0.030 150 15-20 ZT39cT40
    F12-XX00 1100-2000 1715 1234 15 1100 80 2.20/3000 1.42 0.26 0.022 150 19-26 ZT50cT
    F16-XX00 200-1000 2016 1460 20 2000 80 1.75/3000 1.15 0.20 0.022 150 19-26 ZT50cT
    F16-XX00 1100-2000 2148 1544 20 2000 100 1.80/3000 1.26 0.18 0.020 150 21-30 ZT54cT55
    F20-XX00 1100-2000 2401 1708 25 3100 120 1.73/4000 1.21 0.13 0.020 150 21-30 ZT54cT60
    F25-XX00 1100-2000 2833 2053 31 4800 120 1.82/5000 1.12 0.14 0.016 150 27-34 ZT60cT65
    F30-XX00 1100-2000 2758 2029 37 6800 160 1.85/5000 1.0 0.17 0.016 150 30-40 ZT60cT70
    F35-XX00 1100-2000 3757 2732 44 9700 200 1.79/5000 1.19 0.12 0.011 150 35-47 ZT73cT
