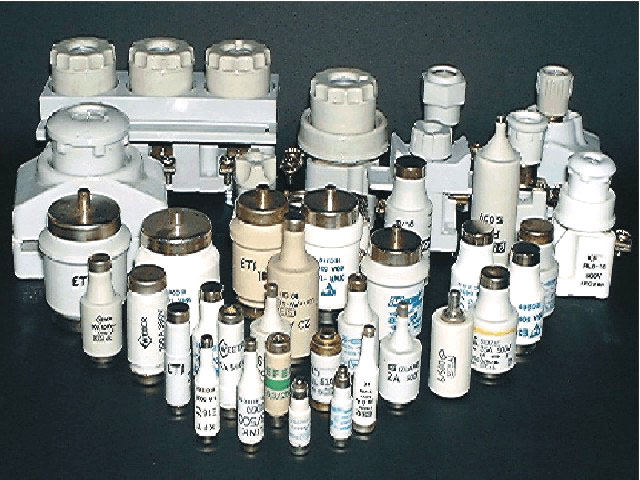

• Diazed Fuse (DIN Standard)

Diazed Fuse는 독일에서 개발된 저압용 퓨즈로, 유럽은 물론 국내에서도 널리 사용되고 있습니다. 이 퓨즈는 홀더에 장착 시 단락 여부를 시각적으로 확인할 수 있어 다양한 산업 현장에서 활용도가 높습니다.

과거에는 E16(ND) 사이즈가 널리 사용되었지만, 독일 표준에서 제외되면서 독일 내 새로운 제품에는 적용이 제한되는 추세였습니다. 이에 따라 일부 독일 퓨즈 제조업체들은 E16 사이즈 생산을 중단하거나 생산 라인을 이전하기도 했습니다. 현재 독일에서는 가정용으로 E27(DII)과 같은 더 큰 사이즈가 표준화 되었지만, 독일 이외의 국가에서는 여전히 E16 사이즈가 사용되는 경우가 많습니다. 수출을 고려하는 산업용 설계에서는 최신 국제 표준을 확인하여 적용하는 것이 바람직합니다.

Diazed Fuse는 250V, 400V, 500V, 660V 등 다양한 전압 등급을 가지며, 반도체 보호용, 일반용, 모터 보호용 등 특성별로 분류됩니다. 또한, 특정 산업 환경이나 특수 용도에 사용되는 퓨즈도 있습니다. 홀더 종류 역시 1P, 3P 등으로 다양하여 선택의 폭이 넓습니다.

저희 영광산전은 범용으로 많이 사용되는 Diazed Fuse를 비롯하여, 특수 용도의 고품질 Diazed Fuse를 다양하게 공급하고 있습니다. 제품 종류가 워낙 다양하여 홈페이지에 모든 정보를 수록하기 어려우니, 상세한 내용은 언제든지 직접 문의해 주시면 친절히 안내해 드리겠습니다.

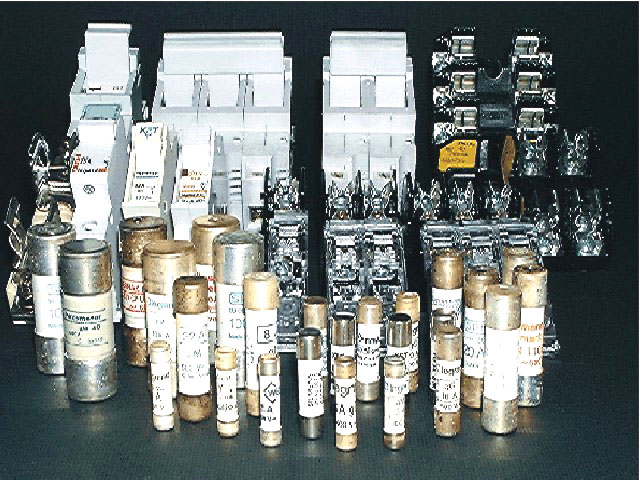

• Cylindrical Type (NFC) Fuse

Cylindrical Type Fuse는 원통형 퓨즈로 불리며, 주로 세라믹 몸체로 제작됩니다. NFC는 프랑스 표준을 기반으로 한 규격입니다.

이 퓨즈는 콤팩트하고 단순한 형태를 가지고 있으며, 다양한 홀더와 함께 제공되어 일반적인 산업용 회로 설계에서 폭넓게 사용됩니다. 용도에 따라 크게 세 가지 특성으로 분류됩니다.

Cylindrical Fuse의 주요 표준 사이즈는 8x32mm, 10x38mm, 14x51mm, 22x58mm입니다. 이 외에도 특정 장비나 특수 목적을 위한 다양한 크기가 존재합니다.

전압 등급은 용도에 따라 다양하며, 일반적으로 gG/aM 타입은 500V, 660V 등 저압 회로에 많이 사용되고, 반도체 보호용 (aR/uR)은 250V, 380V, 500V, 600V, 660V 등 더 넓은 범위의 전압에서 사용될 수 있습니다.

홀더는 Open type, DIN 레일 마운팅 타입(DIN Channel Mounting Type), 단로형(Disconnecting Type) 등 매우 다양한 형태로 제공되며, 1P, 2P, 3P, 4P 등 다양한 극수 제품이 있어 사용자의 필요에 따라 유연하게 선택할 수 있습니다.

저희 영광산전은 범용으로 널리 사용되는 Cylindrical Type Fuse를 비롯하여, 산업 전반의 다양한 요구를 충족시키는 특수 용도 및 고품질의 퓨즈를 다양하게 취급하고 있습니다. 고객의 특정 요구사항에 맞는 제품 선택을 위해 언제든지 문의해 주시면 전문가가 친절하게 상담해 드리겠습니다.

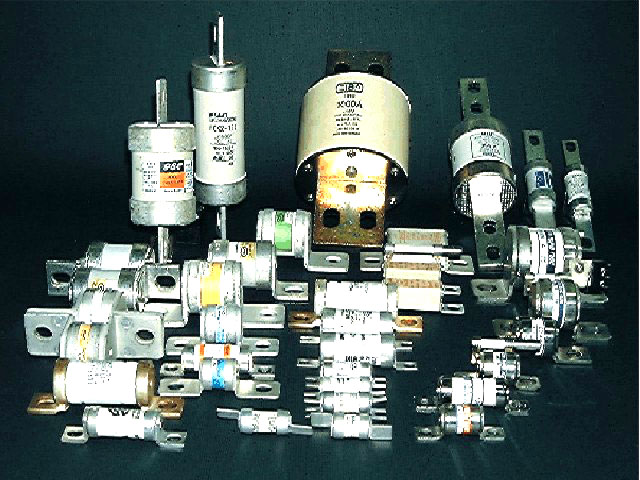

• British Standard (BS) Fuse

British Standard (BS) Fuse는 주로 볼트 연결 타입(Bolt Connection Type)이 주를 이루는 영국 표준 퓨즈입니다. 산업 현장에서 견고하고 안정적인 연결이 필요한 곳에 많이 사용됩니다.

BS 퓨즈의 사이즈는 일반적으로 A1, A2, A3, A4, B1, B2, B3, B4, C1, C2, C3 등으로 표기됩니다. 각 제조사별로 고유한 모델명이 부여되어 있어 제품 선택 시 쉽게 확인하고 비교할 수 있습니다.

BS 퓨즈는 영국 제조사뿐만 아니라 일본(Kyosan, Hinode, Utsunomiya, Fuji 등)에서도 동일한 형태의 퓨즈를 표준화하여 생산하고 있습니다. 따라서 영국의 GEC, Brush, 프랑스의 Ferraz, 독일의 SIBA, 미국의 Eaton (구 Bussmann) 등 여러 글로벌 제조사의 BS 퓨즈들이 상호 호환하여 사용될 수 있습니다.

저희 영광산전은 일반 회로용 BS 퓨즈와 반도체 보호용 BS 퓨즈 등 다양한 종류를 취급하고 있으며, 고객의 요구에 맞는 고품질 제품을 공급하고 있습니다. 상세한 제품 정보나 재고 현황에 대해서는 언제든지 문의해 주시기 바랍니다.

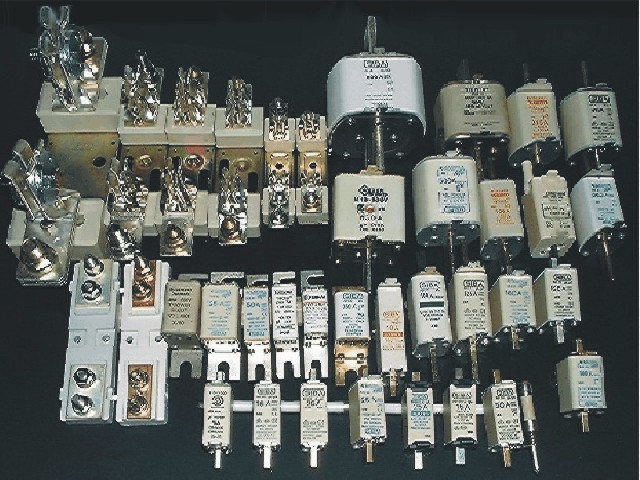

• NH Type (DIN) Fuse

NH Type (DIN) Fuse는 독일 표준(DIN)에 기반한 저압 산업용 퓨즈로, 100kA 이상의 높은 차단 용량(Breaking Capacity)과 전류 제한(Current Limitation) 및 고차단 용량(HRC: High Rupturing Capacity) 기능을 갖춘 것이 특징입니다.

이 퓨즈는 다음과 같은 장점으로 산업 현장에서 매우 폭넓게 사용됩니다:

NH 퓨즈는 다양한 홀더 옵션을 제공하여 설치 유연성이 높습니다. 1P, 3P, 4P 등의 기본 홀더 외에도 단로 스위치 타입(Disconnecting Switch Type)인 수직형(Vertical type) 및 수평형(Horizontal type) 등 다양한 선택이 가능합니다.

특히, NH 퓨즈는 고가의 설비를 보호하는 데 최적화되어 있습니다. 기존 차단기(Breaker) 사용 시 단락이나 누전으로부터 시스템을 완벽하게 보호하기 어렵거나 비용 부담이 큰 경우, NH 퓨즈로 대체하면 뛰어난 안정성과 경제성을 동시에 확보할 수 있습니다.

또한, 660V, 750V, 1200V 등 다양한 전압 등급의 제품이 있으며, 볼트 연결 타입(Bolt Connecting Type), 부스바 연결 타입(Bus-Bar Connecting Type) 등 여러 연결 방식을 지원합니다. 다양한 신호(Signaling) 기능이 가능하므로, 최적의 엔지니어링 데이터를 위해 제품 선택 시 당사로 문의해 주시면 상세한 상담을 제공해 드리겠습니다.

NH 퓨즈는 중요한 설비 보호를 위해 엄격한 테스트를 거쳐야 하므로, 제조사의 신뢰성이 매우 중요합니다. 저희 영광산전은 최고의 품질과 신뢰성을 갖춘 NH 퓨즈만을 공급하고 있습니다.

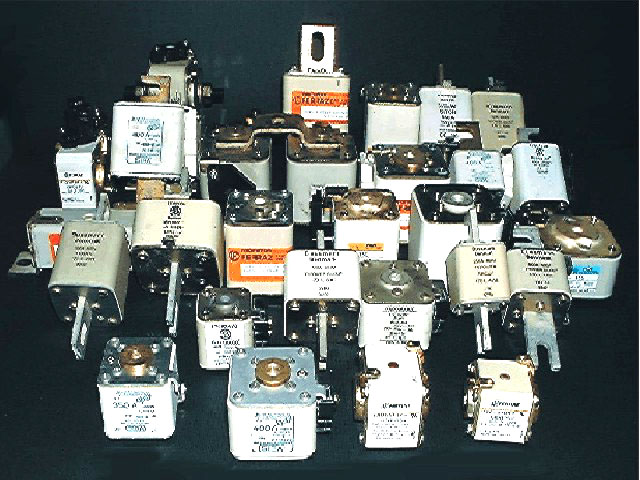

• Square-Body (DIN) Fuse

Square-Body (DIN) Fuse는 주로 높은 차단 용량(예: 최대 300kA)을 요구하는 환경에서 반도체 소자를 보호하기 위해 설계된 퓨즈입니다. 독일 표준(DIN)을 따르며, 반도체 기술의 발전과 함께 지속적으로 다양한 형태와 새로운 모델이 출시되고 있습니다.

이 퓨즈는 일반적인 퓨즈와 달리 매우 민감한 특성을 가집니다. 특히 주변 온도 및 냉각 상태와 같은 사용 환경 요인에 따라 퓨즈의 동작 특성이 크게 달라질 수 있습니다. 따라서 최적의 반도체 보호를 보장하고 시스템의 안정적인 운용을 위해서는 사용 조건에 맞춰 퓨즈 용량을 정밀하게 조정하는 것이 필수적입니다. 단순히 외형과 정격 용량만 보고 비슷한 퓨즈를 사용할 경우, 고가의 SCR과 같은 반도체 소자를 제대로 보호하지 못하고 전체 시스템에 심각한 문제가 발생할 수 있습니다.

Square-Body 퓨즈는 매우 다양한 형태와 홀더 옵션이 존재합니다. 따라서 새로운 시스템을 설계하거나 기존 시스템의 퓨즈를 교체할 때는 퓨즈 전문 회사와 충분한 상담을 통해 사용 환경에 가장 적합한 제품을 선정하는 것이 중요합니다.

저희 영광산전은 산업용 반도체 보호를 위한 Square-Body 퓨즈를 다양하게 취급하고 있으며, 고객의 특정 요구사항과 시스템 환경에 최적화된 솔루션을 제공해 드립니다. 상세한 제품 정보 및 기술 상담이 필요하시면 언제든지 문의해 주시기 바랍니다.

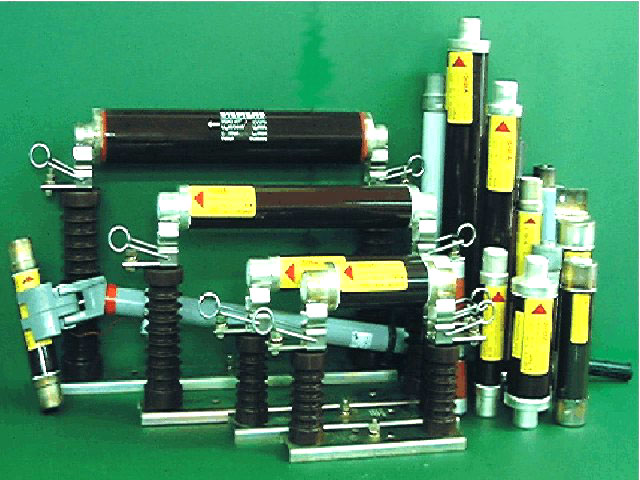

• High-Voltage (DIN, BS) Fuse

High-Voltage (고전압) 퓨즈는 주로 백업(Back-up)용으로 설계된 전류 제한형(Current-limiting) 퓨즈입니다. 이는 주 보호 장치(예: 차단기)의 보조 역할을 하면서, 대규모 단락 전류 발생 시 신속하게 회로를 차단하여 시스템을 보호하는 핵심적인 역할을 수행합니다. DIN 및 BS와 같은 다양한 국제 표준을 따르며, 산업 전반의 고전압 시스템에 필수적으로 적용됩니다.

고전압 퓨즈를 설계하고 적용할 때는 고려해야 할 기술적 요소가 많으므로 반드시 전문가와 상의하는 것이 중요합니다. 특히 다음과 같은 특정 용도에서는 각별한 주의가 필요합니다:

최근에는 Full-Load High-Voltage 퓨즈도 개발되어 특정 고전압 회로에서 상시 운전 부하 보호를 위한 솔루션으로 활용되고 있습니다.

저희 영광산전은 고전압 시스템의 안정성을 보장하는 고품질 High-Voltage 퓨즈를 공급하고 있습니다. 특히, 퓨즈 내부의 과도한 온도 상승(예: 200°C 이상) 시 자동으로 신호를 발생시켜 잠재적 위험을 미리 알려주는 온도-리미터(Temperature-Limiter) 장치를 내장한 특허 기술 제품을 취급하고 있습니다. 이러한 첨단 퓨즈와 함께 최상의 엔지니어링 서비스를 제공하여 고객의 고전압 시스템을 최적의 상태로 유지할 수 있도록 지원합니다.

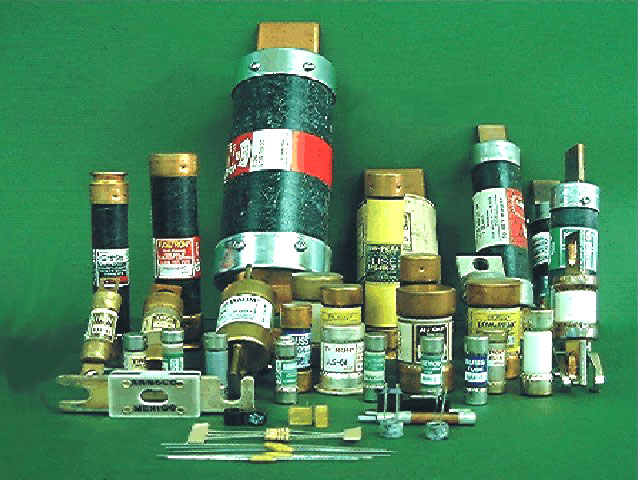

• U.S. Standard (UL,CSA) Fuse

U.S. Standard (UL, CSA) 퓨즈는 미국과 캐나다 표준(UL, CSA)을 따르는 퓨즈로, 유럽 퓨즈와는 차별화된 듀얼-엘리먼트(Dual-Element) 구조가 특징입니다. 유럽 퓨즈가 주로 용도에 따른 엘리먼트 금속 개발에 집중하는 반면, 미국 퓨즈는 과부하 보호 부분과 서지 전류(Surge Current) 통과 부분을 구조적으로 분리하여 다양한 회로 보호 요구사항을 충족시킵니다.

이러한 독특한 구조 덕분에 모터 보호용이든 단락 보호용이든 한 종류의 퓨즈로 커버할 수 있는 Low-Peak 퓨즈(예: Class J 퓨즈)와 같은 혁신적인 제품들이 개발되었습니다. 이는 퓨즈 선택을 간소화하고 재고 관리를 효율적으로 만드는 데 기여합니다.

U.S. Standard 퓨즈는 사용 편의성을 높이기 위해 다음과 같은 이점들을 제공합니다:

특히, 반도체 보호용 퓨즈의 경우 60V, 130V, 150V, 250V, 500V, 600V, 700V 등 다양한 전압 등급으로 생산되어 특정 반도체 소자의 전압 요구사항에 맞춰 최적의 보호를 제공할 수 있습니다.

저희 영광산전은 UL 및 CSA 표준을 충족하는 다양한 U.S. Standard 퓨즈를 공급하여 고객의 다양한 산업용 애플리케이션 요구를 만족시키고 있습니다. 제품 선정에 대한 문의사항이 있으시면 언제든지 전문가의 도움을 받으실 수 있습니다.

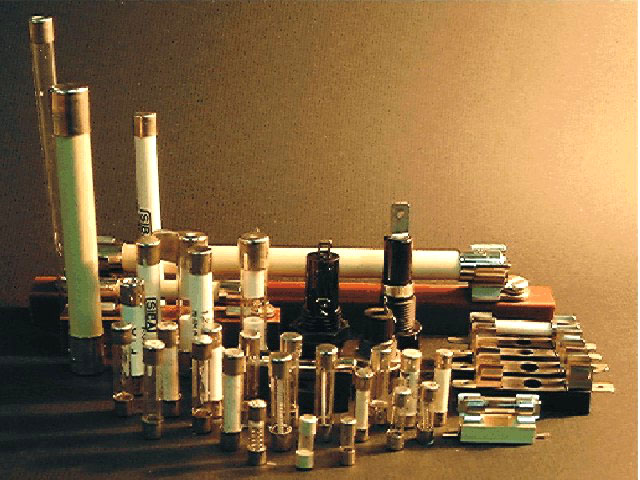

• Glass Fuse (IEC, UL, CSA)

Glass Fuse (유리관 퓨즈)는 가정용 전자제품부터 산업용 장비에 이르기까지 가장 흔하게 사용되는 퓨즈 중 하나입니다. 투명한 유리관 몸체로 인해 퓨즈 단선 여부를 육안으로 쉽게 확인할 수 있다는 장점이 있습니다. IEC, UL, CSA 등 다양한 국제 표준에 따라 생산되며, 매우 다채로운 사이즈와 종류를 가지고 있습니다.

일반적으로 많이 접하는 퓨즈이기에 간과하기 쉽지만, 시스템 보호를 위해서는 퓨즈의 특성과 차단 용량, 형태 등을 세심하게 고려하여 선택해야 합니다.

주요 특성 (시간-전류 특성)

주요 형태 및 구조

일반적인 사이즈

Glass Fuse는 다양한 크기로 생산되어 광범위한 적용이 가능합니다. 대표적인 사이즈는 다음과 같습니다:

이 외에도 다양한 특성과 차단 용량을 가진 Glass Fuse가 존재하므로, 시스템의 정확한 보호를 위해서는 전문가와 상담하여 가장 적합한 제품을 선택하는 것이 중요합니다. 저희 회사는 IEC, UL, CSA 표준을 준수하는 고품질 Glass Fuse를 다양하게 취급하고 있으며, 고객의 요구에 맞는 최적의 솔루션을 제공해 드릴 수 있습니다.

• Alarm Fuse

Alarm Fuse (경보 퓨즈)는 퓨즈가 단락될 때 단순한 회로 차단 기능을 넘어, 자체적으로 접점을 이동시켜 외부로 경보 신호를 보낼 수 있도록 설계된 퓨즈입니다. 퓨즈가 끊어지는 순간 내장된 접점이 동작하여, 이를 통해 별도의 부저, 램프, 또는 제어 시스템에 연결하여 시각적/청각적 알림을 발생시킬 수 있습니다.

이러한 기능 덕분에 Alarm Fuse는 통신 장비, 제어 시스템, 산업 자동화 설비, 그리고 전력 감시 시스템 등 퓨즈의 상태를 실시간으로 모니터링해야 하는 분야에 광범위하게 적용되고 있습니다. 퓨즈 교체가 필요한 시점을 즉시 파악할 수 있어, 시스템의 가동 중단을 최소화하고 신속한 유지보수를 가능하게 합니다.

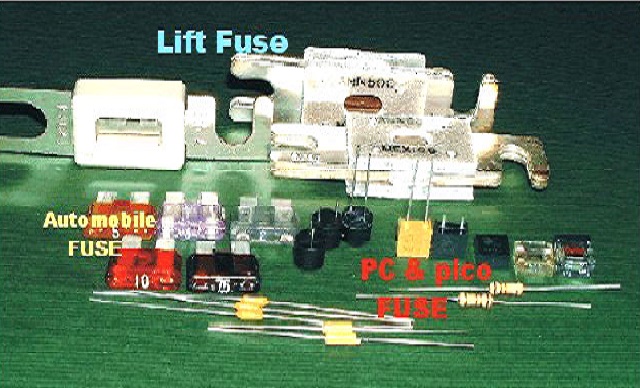

• 기타 FUSE

저희 영광산전은 고객의 특수한 요구사항을 충족시키기 위해 이러한 '기타 퓨즈'를 포함한 다양한 솔루션을 제공하고 있습니다. 특정 애플리케이션에 적합한 퓨즈를 찾으시거나 기술적인 문의가 있으시면 언제든지 전문가와 상담해 주시기 바랍니다.
