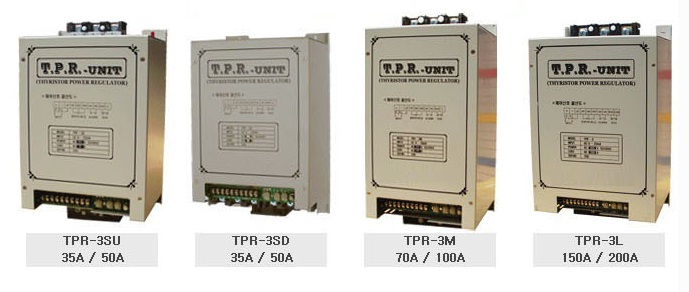

삼상전력조정기 TPR-3 Series

220V/380V/440V, 35A/50A/70A/100A/150A/200A/250A/400A

특징
SCR 사용으로 응답 속도가 빠르며 수명이 길다.
ON-OFF 및 연속 비례 제어가 가능하다.
대용량의 부하를 리모트 및 로컬 운전이 가능하다.
취급이 간단하며 운전의 신뢰성이 높고 보수가 용이하다.

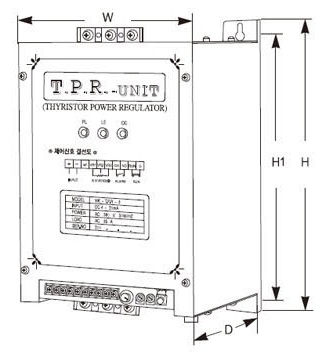

외형 및 치수

용량 / 규격	모델	W	H	D	W1	H1
35A, 50A	U	180	280	150	135	264
35A, 50A	D	180	300	150	135	284
70A, 100A		180	350	180	135	334
150A, 200A		240	400	210	200	378
250A		280	400	250	주문 사항
400A		400	600	300	주문 사항

운전 및 설치방법
①	모든 배선이 정상적으로 결선이 되었는지 확인하십시오.
②	부하를 결선하기 전, 부하의 용량 및 절연상태를 확인하십시오.
③	내부 및 외부 볼륨 사용시 최소 위치에 설정한 후 서서히 증가시켜 주십시오.
④	DC 4-20mA 입력신호는 (+),(-) 단자에 연결하여 주시고, 접점 입력시에는 ref (+) 단자를 접속하십시오.
⑤	과전류 설정 VR(O.C)와 전류제한(C.L.)VR을 최대로 설정하십시오.
⑥	메인 전원을 투입하여 리셋 버튼을 눌러 과전류 램프(O.C)가 점등하는지 확인하십시오.
⑦	결상 램프(LE)가 소등 되었는지 확인하십시오. (점등시에는 입력 전원의 결상이거나 속단 휴즈 단선 불량입니다.)
⑧	RUN, GND단자에 RUN 신호인 A접점을 가하십시오. (사용하지 않을 때에는 접속하여 주십시오.)
⑨	TIC입력 4-20mA를 확인하여 출력 전류(전압)가 변화하는지 확인하십시오. (필요시 외부 볼륨을 설치하여 사용하십시오.)

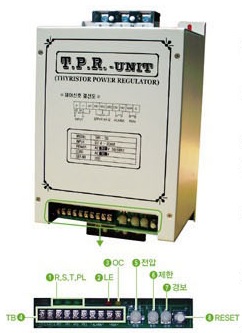

각 부분의 명칭

① POWER LAMP
R.S.T. 상의 전원램프로서, 전원 투입 시 항상 점등되어 있으며 결상, FUSE 단선 또는 전원 트랜스 불량 시 해당상의 LED램프는 소등되며 LE, OC 램프가 점등되면서 경보릴레이가 동작한다.

② LE
LINE ERROR LAMP로써 전원 투입 시 소등되어 있으며 R.S.T. 상의 결상 FUSE 단선 또는 전원 트랜스 불량 시 램프가 점등된다.

③ OC
OVER CURRENT LED LAMP로써 전원 투입 시 소등되어 있으며 과전류, 결상, FUSE, 전원트랜스 불량 시 점등되며 경보릴레이가 작동한다.

④ TB
CONTROL INPUT TERMINAL BLOCK이다. (입력 단자대 결선도면 참고)

⑤ 전압
OUT ADJUST VOLUME이며 출력전압 조정볼륨으로서 내부 및 외부에서 출력전압을 조정하여 사용할 수 있다. (출하 시 최대 위치에 설정)

⑥ 제한
CURRENT LIMIT VOLUME이며 과전류 제한설정 볼륨으로서 최대 사용 전류를 설정하여 부하 전류를 제한할 수 있다.
(주문사양이며 출하 시 최대 위치에 설정)

⑦ 경보
OVER CURRENT VOLUME이며 전류경보 설정볼륨으로서 설정한 전류 이상이 흐르면 전류검출회로가 동작하여 OC램프가 점등하면서 경보릴레이가 동작한다. (주문사양이며 출하 시 최대 위치에 설정)

⑧ RESET
RESET PUSH BUTTON SWITCH이며 결상, FUSE 단선 및 전류제한경보가 발생한 후 보수 점검이 완료되면 RESET하면 된다.
※ SOFT START : 초기 전류신호 입력 시 내부 회로에 의해서 약 3초의 SLOW START TIME이 동작하며 1회 완료 후에는 계속해서 정상적으로 주기적인 비례동작을 한다.

TB TERMINAL의 명칭
+	-	REF	VR1	VR2	VR3	CM	NO	RUN	GNG
DC 4-20mA DC 1-5V			외부볼륨 10kΩ 필요시 설치			경보 접점 1a 출력		RUN 신호

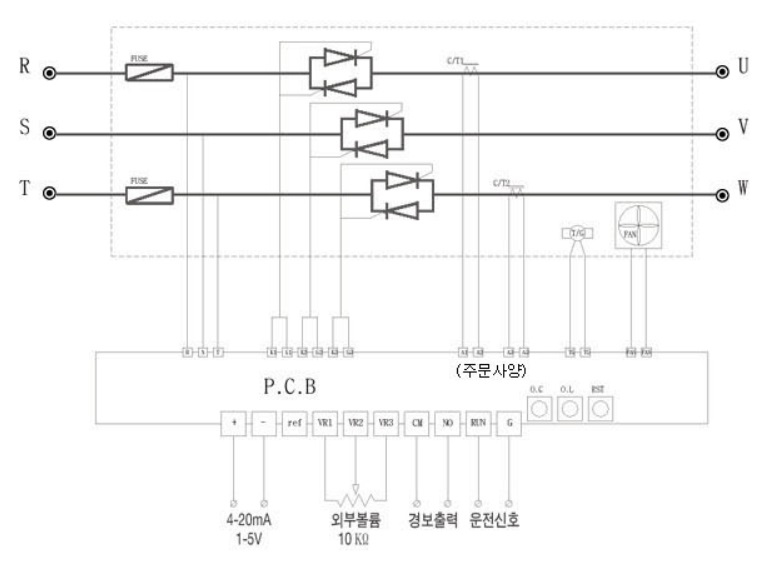

내부 구성

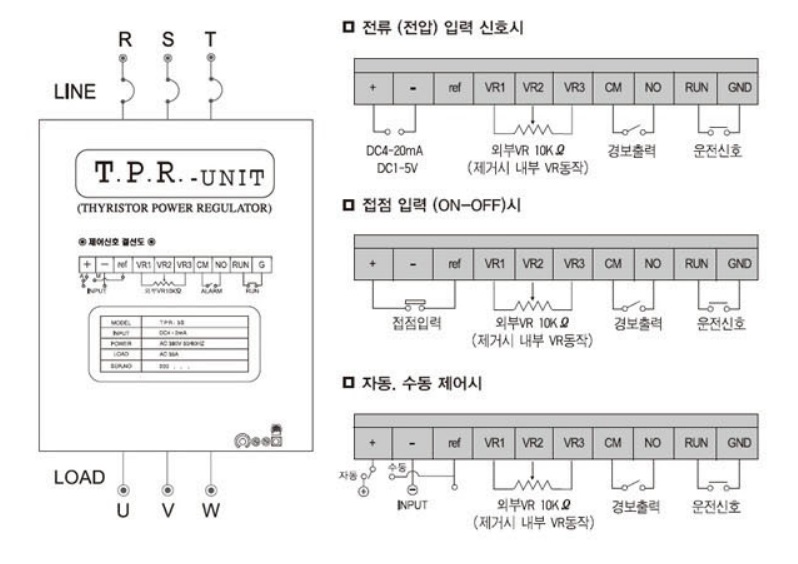

결선도

사 양
형 식	사 양
입력전압	AC110V, AC220V, AC380V, AC440V, 50Hz/60Hz
정격전류	35A, 50A, 70A, 100A, 120A, 150A, 200A, 250A
제어입력	DC4-20mA, DC1-5V, 접점 입력 ON-OFF
적용부하	저항 부하(히터), 유도성 부하(트랜스 1차 제어) - 주문사양
출력전압	입력 전압의 97%
제어방식	위상 제어
냉각방식	온도 S/W가 50℃ 이상일 때 FAN 자동 ON-OFF (DC 12V) 동작
보호회로	속단 휴즈 및 결상, 과전류 (주문사양) 보호
기동방식	SOFT START, SOFT DOWN
경보출력	속단 휴즈, 결상 과전류 검출, 경보 릴레이 1a 접점
주위환경	0-50℃, 90% RH 이하
절연저항	500V 메가 20MΩ 이상

전류전력대비표

전류/전압	220V	380V	440V
25A	9.5 KW	16.4 KW	19.0 KW
50A	19.0 KW	32.9 KW	38.1 KW
70A	26.7 KW	46 KW	53.3 KW
100A	38.1 KW	65.8 KW	76.2 KW
120A	45.7 KW	79 KW	91.4 KW
150A	57.2 KW	98.7 KW	114.3 KW
200A	76.2 KW	131.6 KW	152.4 KW
250A	95.3 KW	165 KW	191 KW

계산 공식

전력량(W) ÷ 전압(V) x 1.732 = 전류(A)
예) 9500W ÷ 220V x 1.732 = 25A

전압(V) x 1.732 x 전류(A) = 전력량(W)
예) 220V x 1.732 x 25A = 9526W

220 x 1.732 = 381
380 X 1.732 = 658
440 x 1.732 = 762
