TPR-2S/M 사용설명서

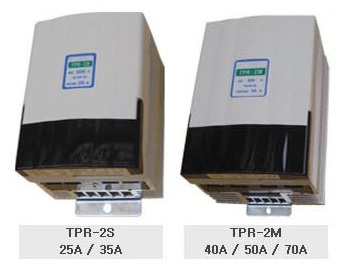

단상전력조정기 TPR-2S/2M Series

AC110V, AC220V, AC380V, 50/60Hz, 35A, 50A, 70A

TPR-2S, TPR-2M Series
특징
  • PROGRAM CPU 탑재로 정밀한 디지털연산제어를 실행한다.
    		•
  • 반도체 소자 SCR MODULE, TRIAC 사용으로 무접촉, 무접점 제어이므로, 소음이 없고 수명이 길다.
    		•
  • 응답속도가 빠르며, 연속제어 신호에 의한 정밀 제어를 할 수 있다.
    		•
  • 사용방법이 간단하여 신뢰성이 높고 보수관리가 용이하다.
    		•

    ※ TPR-2S/M의 오랜 사용과 TRIAC, SCR MODULE, 속단 퓨즈의 보호를 위하여 사용 용량의 80%까지만 적용하여 사용하시기 바랍니다.

    외형 및 치수
    모델명 용량/규격 W H1 H D
    TPR-2S 25A, 35A 75 120 133 85
    TPR-2M 50A, 70A 111 180 192 105
     전면  후면  측면
    TPR-2S/2M 전면 TPR-2S/2M 후면 TPR-2S/2M 측면

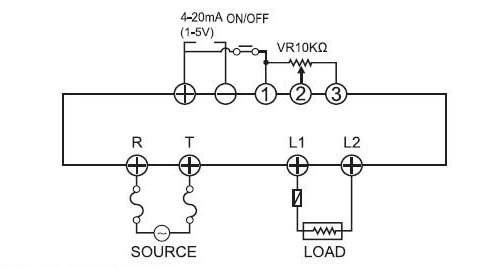

    외부 결선도
     단자배치도
    TPR-2S/2M 단자배치도


     입력신호단자 결선방법
    DC 4-20mA 내부 볼륨 사용시 DC 4-20mA 외부 볼륨 사용시
    TPR-2S/2M 내부 볼륨 사용 TPR-2S/2M 외부 볼륨 사용
    4-20mA 입력에 따른 출력전압은
    내부 ADJ 볼륨의 제한을 받는다.    		 4-20mA 입력에 따른 출력전압은
    외부 볼륨의 제한을 받는다.
    외부 볼륨 수동제어 사용시 내부 볼륨(ADJ) 수동제어 사용시
    TPR-2S/2M 입력신호단자 결선방법 TPR-2S/2M 단자배치도
    외부 볼륨에 의해 출력전압을
    수동으로 제어한다.    		 내부 볼륨에 의해 출력전압을
    수동으로 제어한다.
    외부 볼륨 ON-OFF 사용시 내부 볼륨 ON-OFF 사용시
    TPR-2S/2M 입력신호단자 결선방법 TPR-2S/2M 단자배치도
    ON-OFF 동작을 하면서 외부 볼륨에
    의해 출력전압이 제한을 받는다.    		 ON-OFF 동작을 하면서 내부 볼륨에
    의해 출력전압이 제한을 받는다.

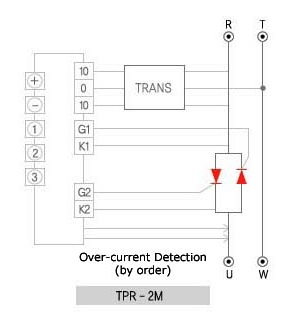

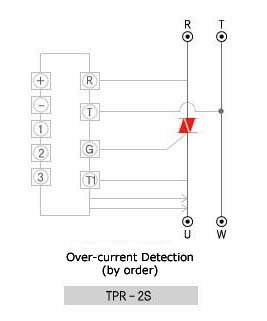

    • 내부 구성
    TPR-2S/2M 내부 구성
    TPR-2S/2M 내부 구성
    사 양
    모델명 TPR-2S TPR-2M
    전원전압 AC110V, AC220V, AC380V, 50/60Hz
    정격전류 25A, 35A 50A, 70A
    제어입력 DC 4-20mA
    접점입력 (ON-OFF 제어)     		DC 1-5V (딥 스위치 선택)
    외부 VR10kΩ에 위한 수동제어
    제어방식 싸이클제어 위상제어 (딥 스위치 선택)
    적용부하 저항 부하, 인덕터스 부하 (딥 스위치 선택)
    기동방식 SOFT START 0~50 sec 가변
    출력조정범위 입력전압 0~98%
    제어소자 TRIAC SCR MODULE
    표시기능 LED 밝기로 출력 표시
    냉각방식 자연냉각
    보호회로 외부 부착에 의한 NFB, ELB 속단휴즈의 보호
    절연저항 100MΩ 이상 (DC500V 메가 기준)
    내전압 2000V 50/60Hz에서 1분간
    사용주위온도 0~50℃ (결빙되지 않은 상태)
    보존온도 -25℃~65℃ (결빙되지 않은 상태)
    사용주위습도 25~85% RH
    제품중량 약 540g 약 1640g
