  • Capacitor/Condenser Types
RFM 시리즈 (전기 가열용 커패시터)
전기 가열 설비, 유도 가열,용융,교반 또는 주조 장치
DCMJ 시리즈 (DC 지원 커패시터)
저주파(1kHz 미만) 및 중주파(1-8kHz) 유도 용광로 전원 공급 장치의 직렬 회로
  • Capacitor/Condenser: RFM 시리즈 (전기 가열용 커패시터)
Capacitor/Condenser

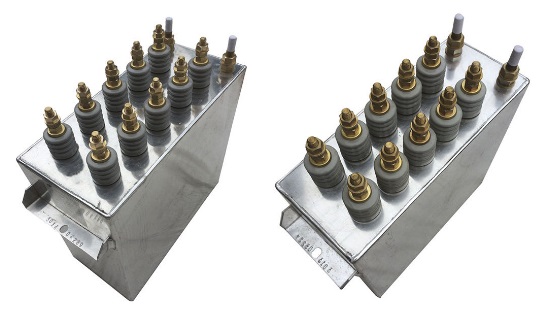

RFM 시리즈 커패시터는 주로 전기 가열 설비, 특히 유도 가열, 용융, 교반 또는 주조 장치와 같은 시스템에서 역률 개선 및 회로 특성 향상을 위해 설계된 고성능 커패시터입니다. "콘덴서"라고도 불리며, 산업용 고주파 및 중주파 시스템에 필수적으로 사용됩니다.

이 커패시터는 일반적으로 정밀하게 제작된 유전체 필름(주로 폴리프로필렌 필름)과 고순도 알루미늄 포일을 복합 유전체로 사용하여 구성됩니다. 견고한 알루미늄 케이스에 수용되며, 대부분의 모델은 효율적인 열 관리를 위해 수냉식(Water-cooled)으로 설계됩니다. 이는 고전류 및 고주파 환경에서 발생하는 열을 효과적으로 분산시켜 안정적인 작동을 보장합니다.

RFM 시리즈 커패시터는 GB/T3984-2004 및 IEC 60110(1998)과 같은 국제 표준을 준수하며, 40Hz에서 최대 50kHz에 이르는 주파수 범위에서 작동하는 유도 가열 시스템에 적합합니다.

주요 특징 및 적용 환경:

  • 용도 : 유도 가열 시스템의 역률 개선, 공진 회로 구성, 주파수 조절 가능한 AC 전류 시스템의 성능 향상.
  • 구조 : 얇은 유전체 필름, 포일형 플레이트, 알루미늄 케이스, 실리콘 고무 밀봉 등을 적용하여 높은 신뢰성과 내구성을 제공합니다.
  • 설치 환경 : 일반적으로 실내 사용을 권장하며, 고도 1000m 이하, 심한 기계적 진동, 유해 가스, 증기, 폭발성 먼지가 없는 장소에 적합합니다.
  • 작동 조건 : 냉각수 온도는 30°C 미만으로 유지되어야 하며, 장시간(24시간 이내 4시간 미만) 과전압은 정격 전압의 1.1배, 장시간 과전류(고조파 전류 포함)는 정격 전류의 1.3배(또는 1.35배)를 초과하지 않아야 합니다.

    • 저희 영광산전은 협력사를 통해 고품질의 RFM 시리즈 전기 가열용 커패시터를 공급하고 있으며, 고객의 특정 산업용 애플리케이션 요구사항에 맞춰 최적의 솔루션을 제공해 드립니다. 제품 선정 및 기술 상담이 필요하시면 언제든지 문의해 주시기 바랍니다.

    • RFM 시리즈 도면/사양

      • (자료는 참고로 하시고 상세한 사양과 디자인이 다를 수 있으므로 반드시 문의바랍니다.)

    제품명/도면 (gif) 데이터시트
    (pdf)    		 Volts AC KVAR (Kvar) MFD (uf) FREQ (Hz) AMPS (A) Water Flow Water
    Temp.

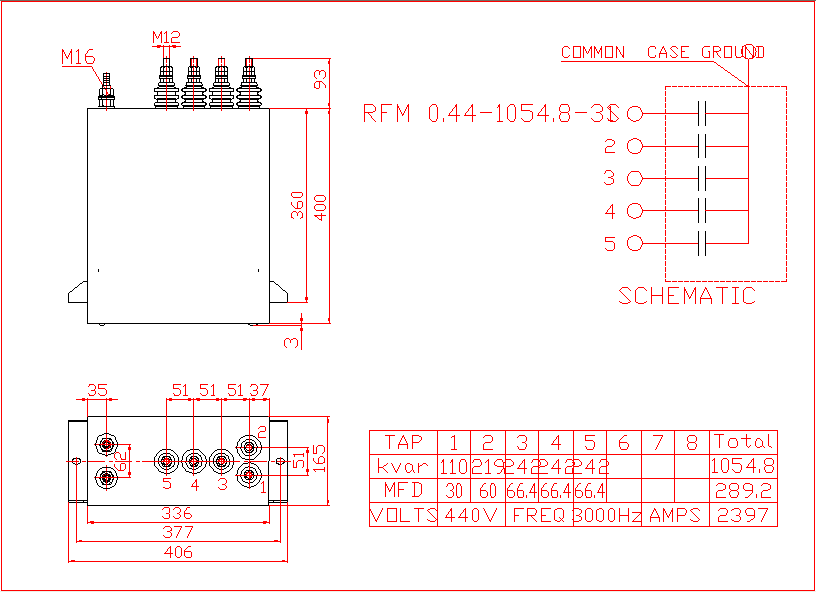

    RFM0.44-1054.8-3S - 440V 1054.8 289.2 3000 2397 ≥=6L/min ≤45°C

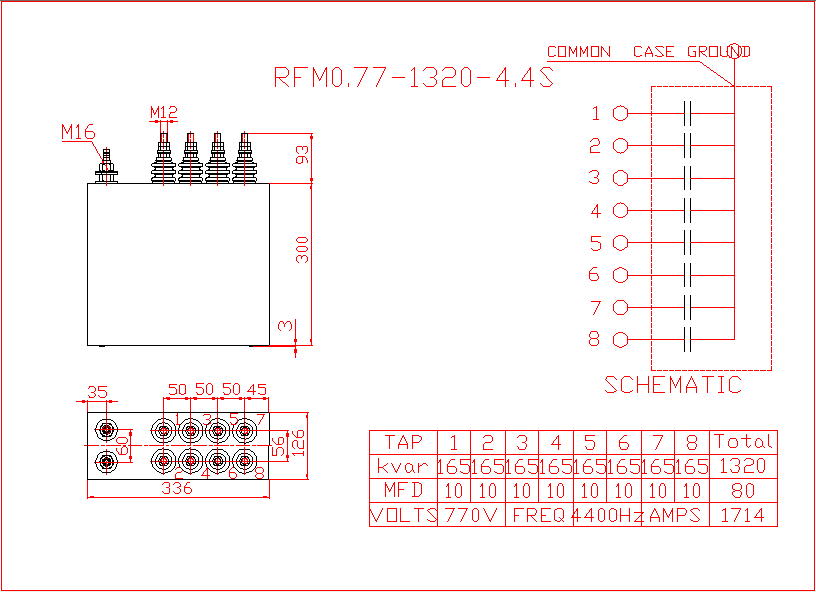

    RFM0.77-1320-4.4S - 770V 1320 80 4400 1714 ≥=6L/min ≤45°C

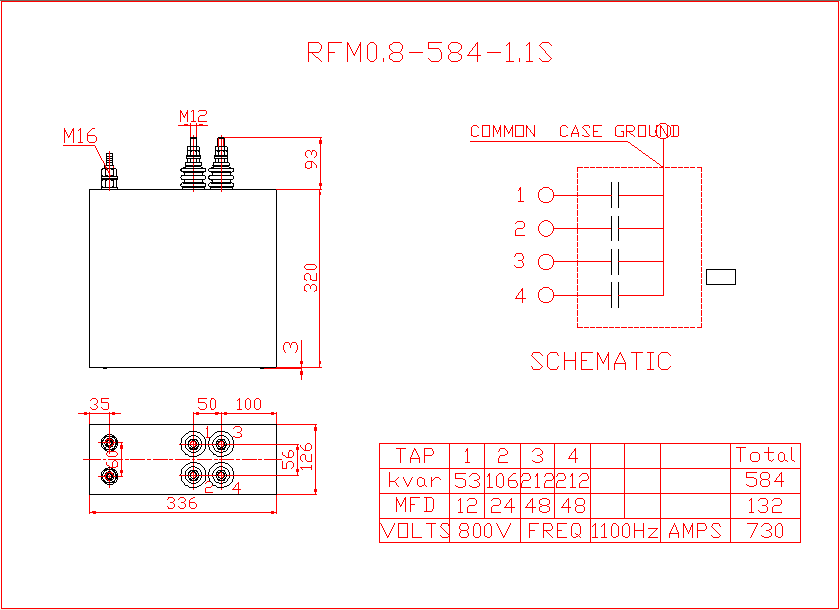

    RFM0.8-584-1.1S - 800V 584 132 1100 730 ≥=6L/min ≤45°C

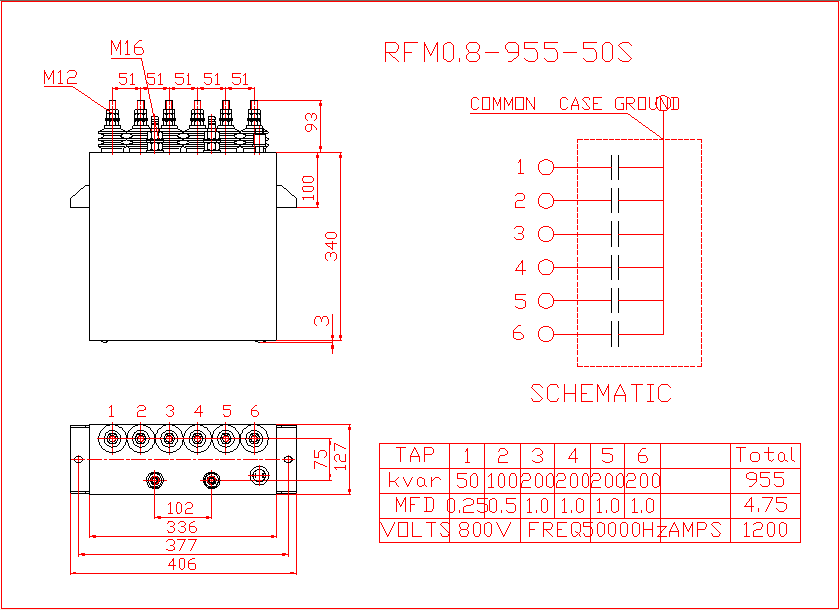

    RFM0.8-955-50S - 800V 955 4.75 50000 1200 ≥=6L/min ≤45°C

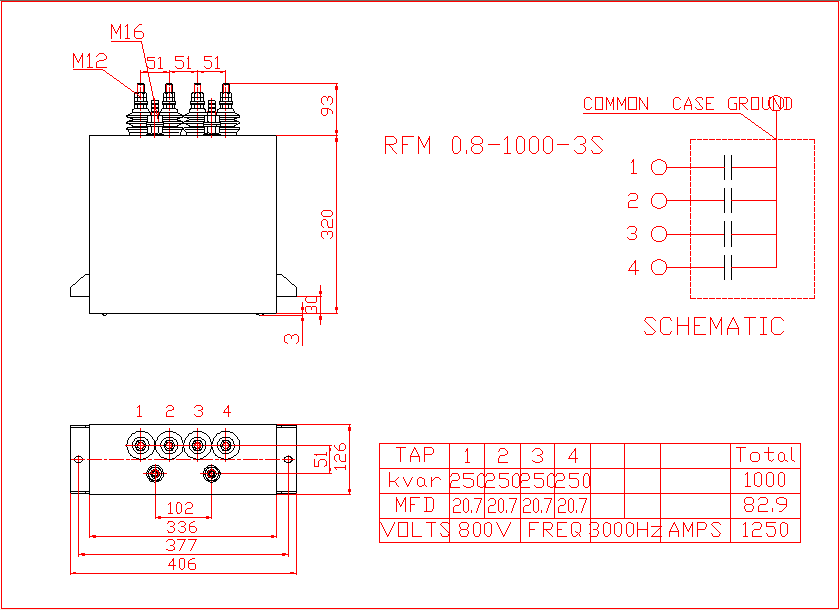

    RFM0.8-1000-3S - 800V 1000 82.9 3000 1250 ≥=6L/min ≤45°C

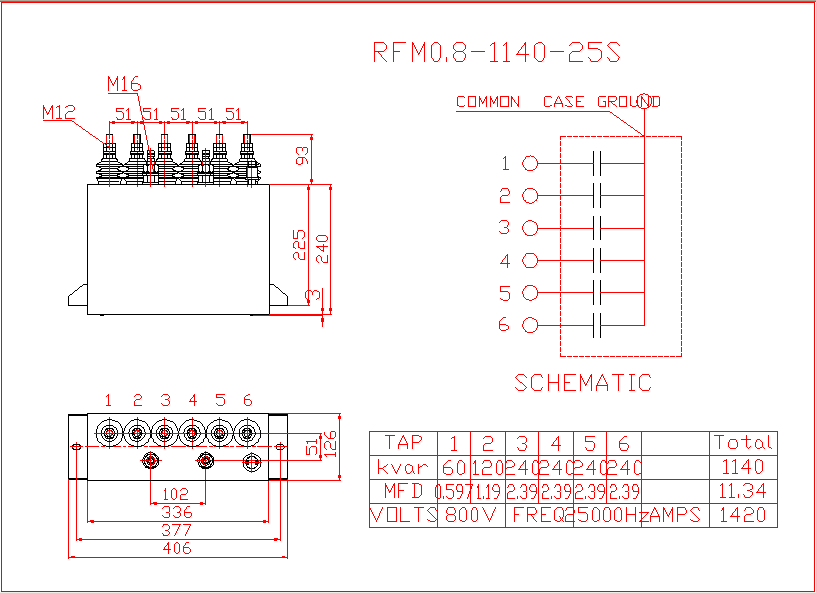

    RFM0.8-1140-25S - 800V 1140 11.34 25000 1420 ≥=6L/min ≤45°C

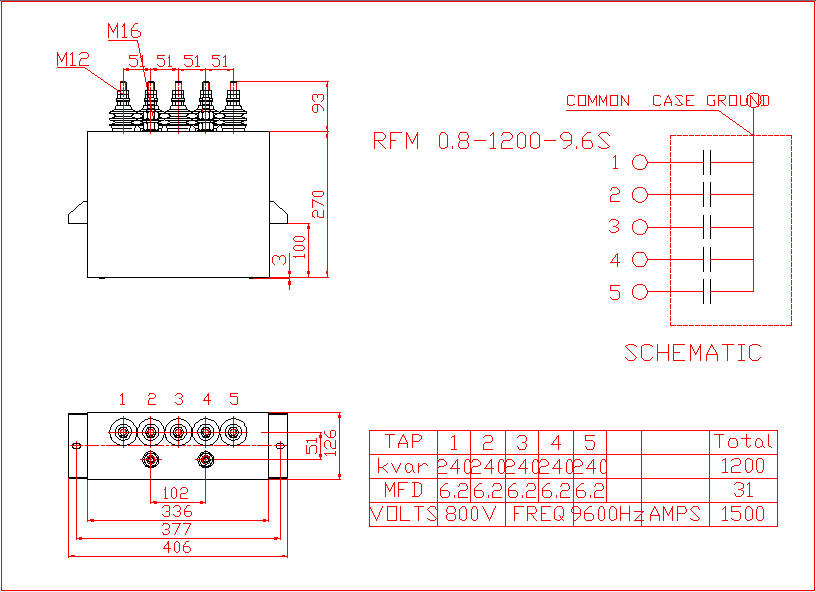

    RFM0.8-1200-9.6S 800V 1200 31.1 9600 1500 ≥=6L/min ≤45°C

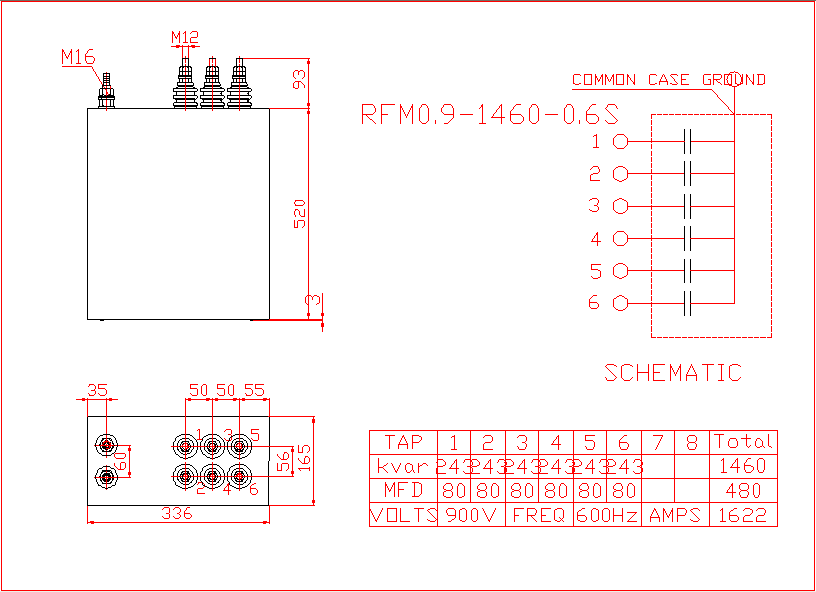

    RFM0.9-1460-0.6S - 900V 1460 480 600 1622 ≥=6L/min ≤45°C

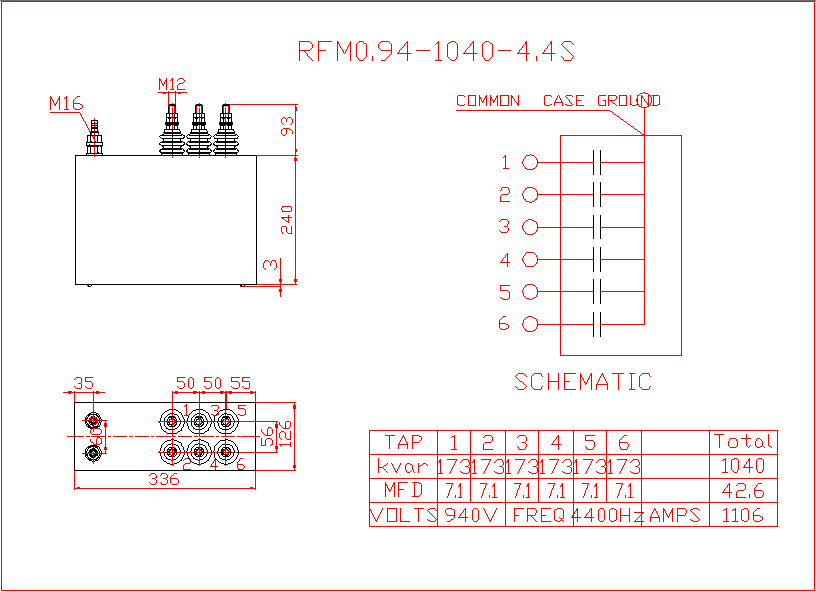

    RFM0.94-1040-4.4S - 940V 1040 42.6 4400 1106 ≥=6L/min ≤45°C

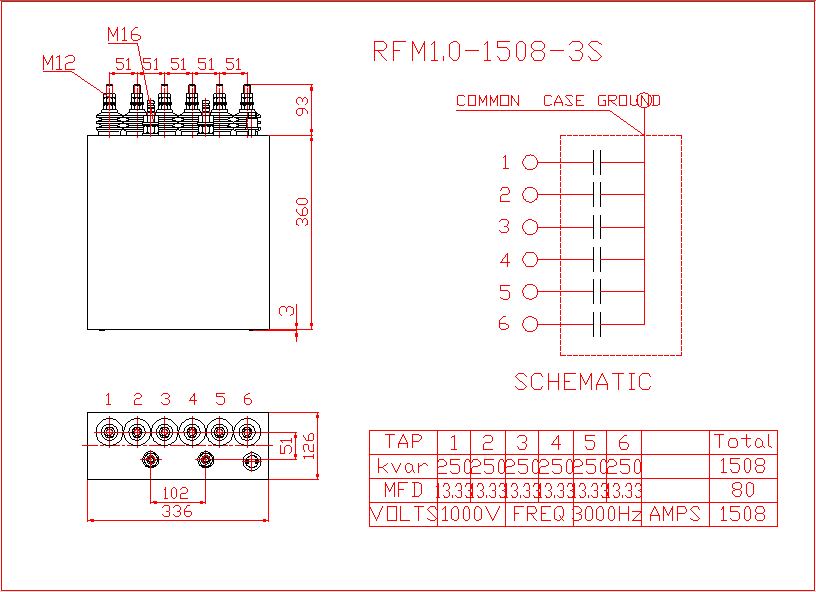

    RFM1.0-1508-3S - 1000V 1508 80 3000 1508 ≥=6L/min ≤45°C
    RFM1.2-1200-10S 1200V 1200 13.3 10000 1000 ≥=6L/min ≤45°C

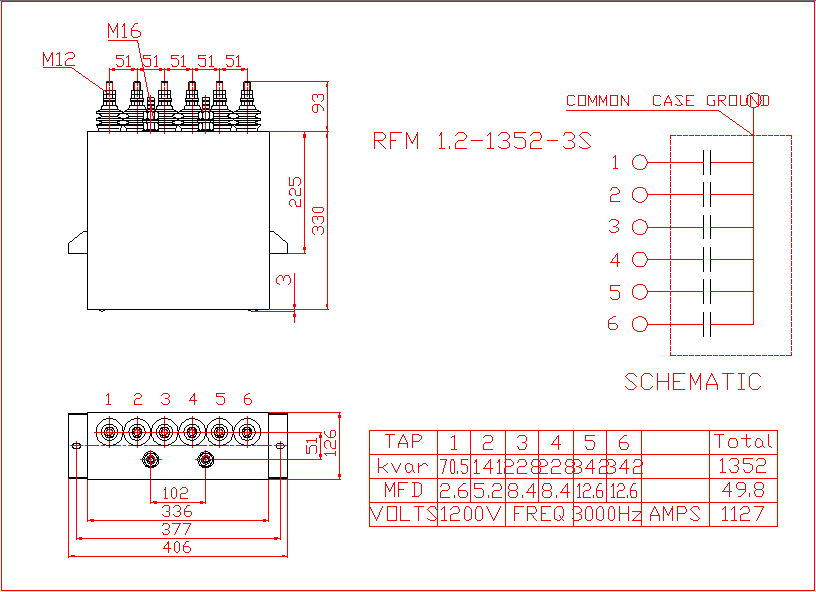

    RFM1.2-1352-3S - 1200V 1352 49.8 3000 1127 ≥=6L/min ≤45°C

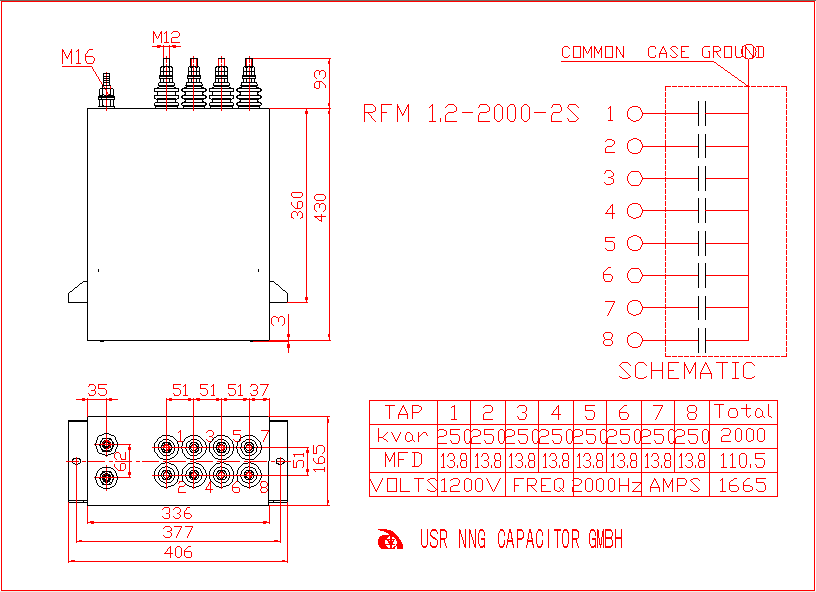

    RFM1.2-2000-2S - 1200V 2000 110.5 2000 1665 ≥=6L/min ≤45°C
    RFM1.25-1200-1.2S - 1250V 1200 101.9 1200 960 ≥=6L/min ≤45°C

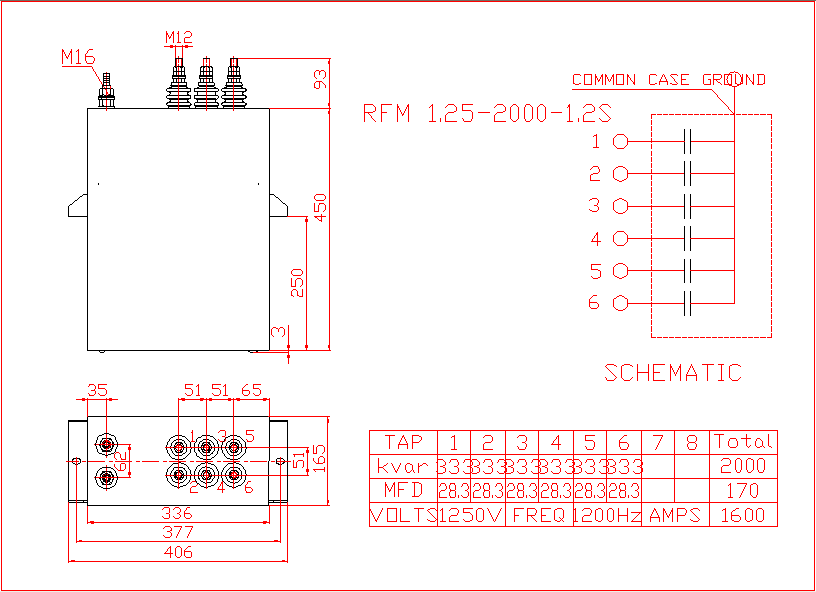

    RFM1.25-2000-1.2S 1250V 2000 169.8 1200 1600 ≥=6L/min ≤45°C

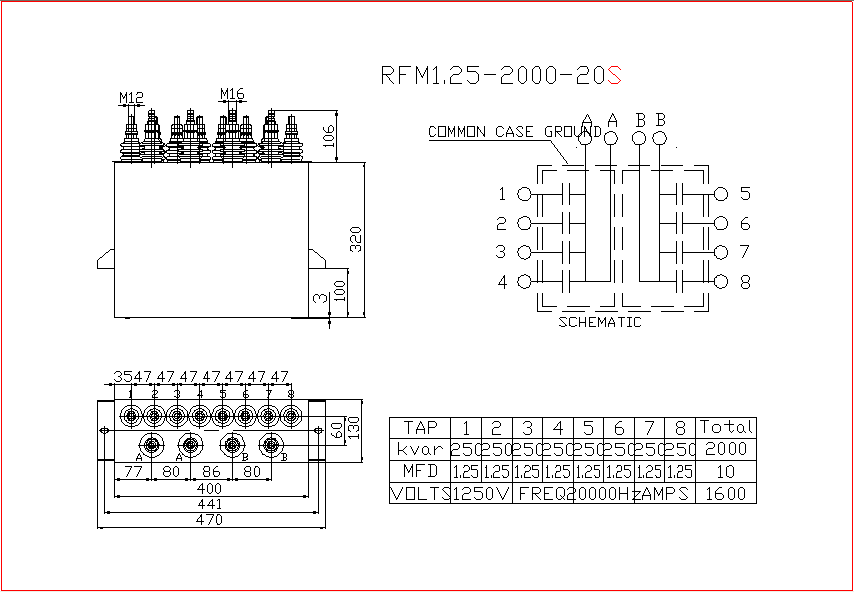

    RFM1.25-2000-20S 1250V 2000 20 20000 1600 ≥=6L/min ≤45°C

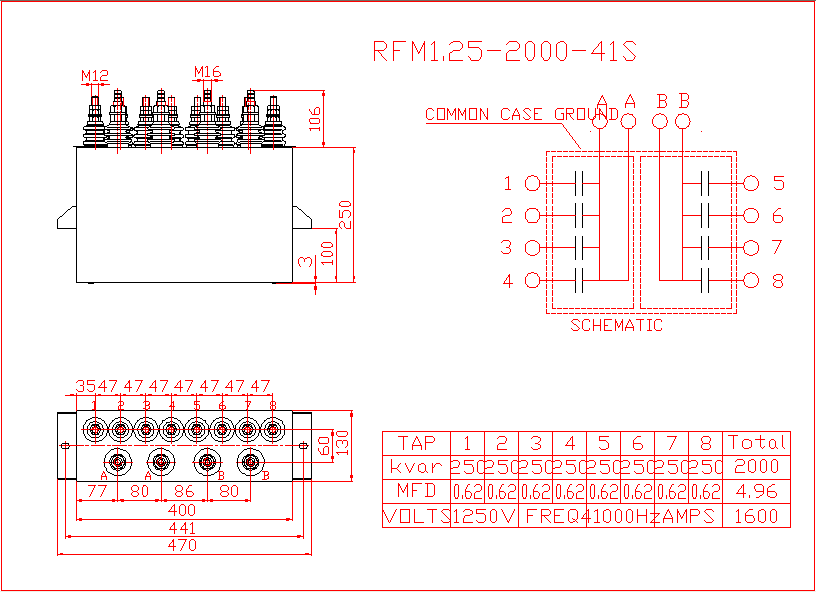

    RFM1.25-2000-41S - 1250V 2000 4.96 41000 1600 ≥=6L/min ≤45°C

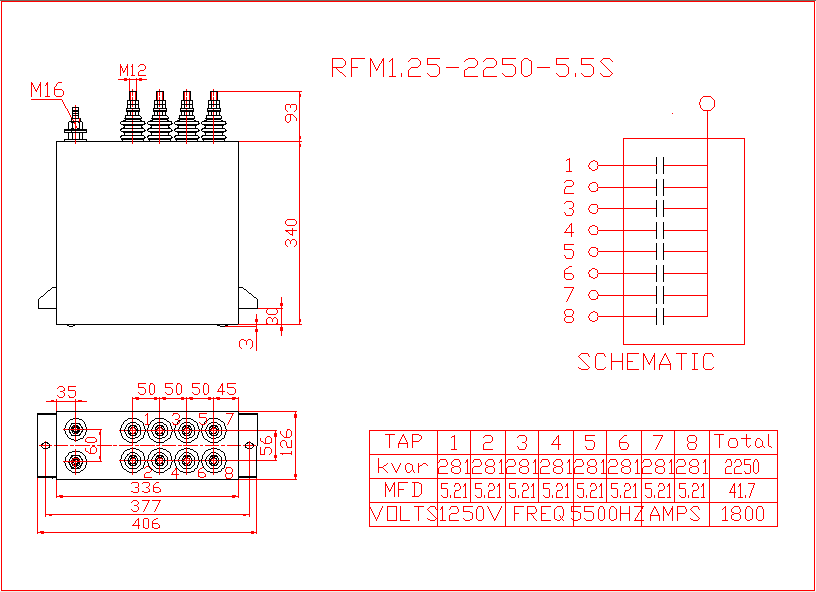

    RFM1.25-2250-5.5S - 1250V 2250 41.7 5500 1800 ≥=6L/min ≤45°C

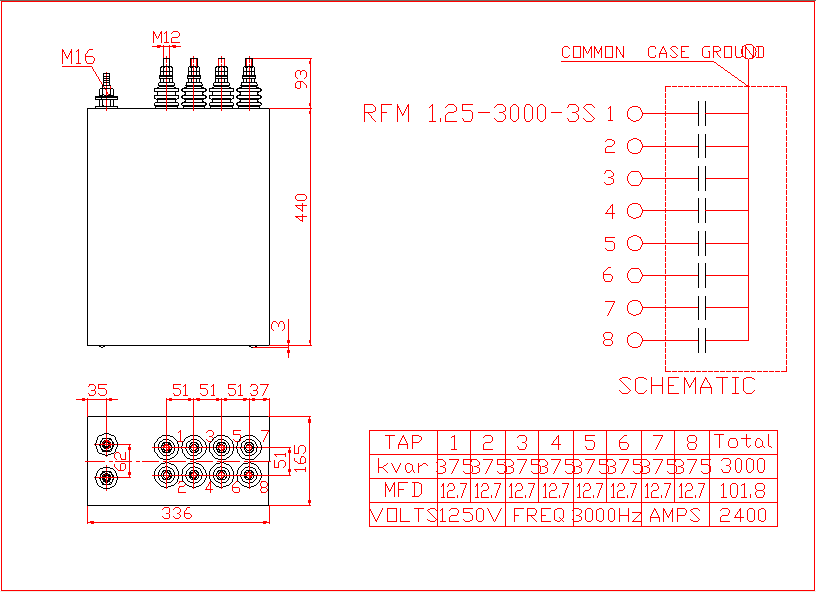

    RFM1.25-3000-3S - 1250V 3000 101.8 3000 2400 ≥=6L/min ≤45°C

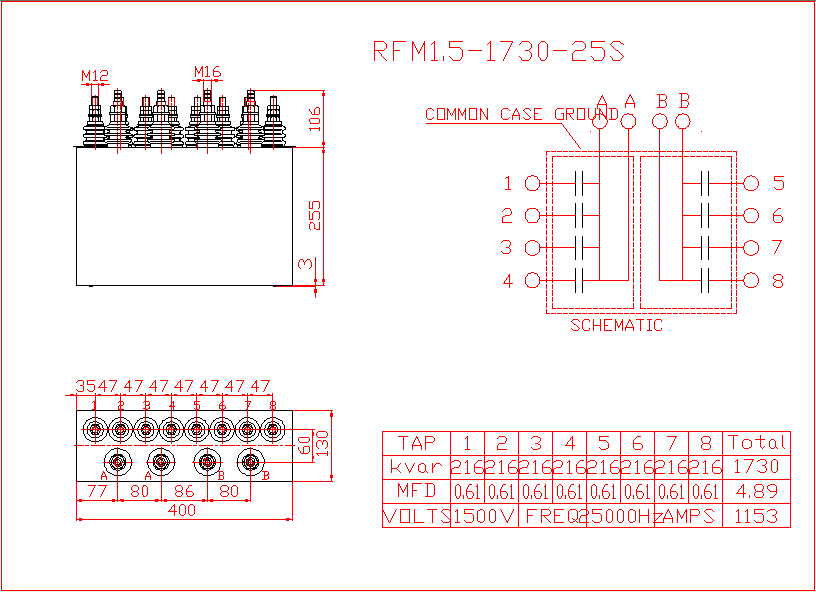

    RFM1.5-1730-25S - 1500V 1730 4.89 25000 1153 ≥=6L/min ≤45°C

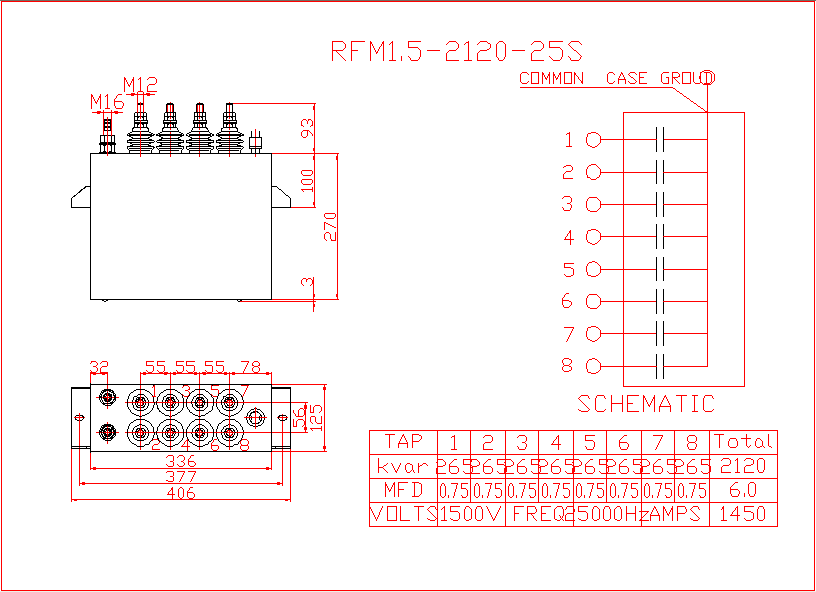

    RFM1.5-2120-25S - 1500V 2120 6.0 25000 1450 ≥=6L/min ≤45°C

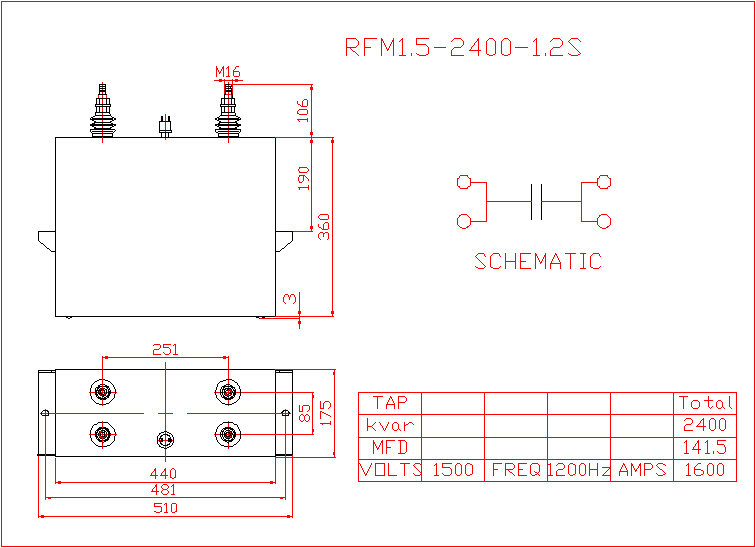

    RFM1.5-2400-1.2S - 1500V 2400 141.5 1200 1600 ≥=6L/min ≤45°C
    RFM1.8-3570-1.2S 1800V 3570 146 1200 1980 ≥=6L/min ≤45°C

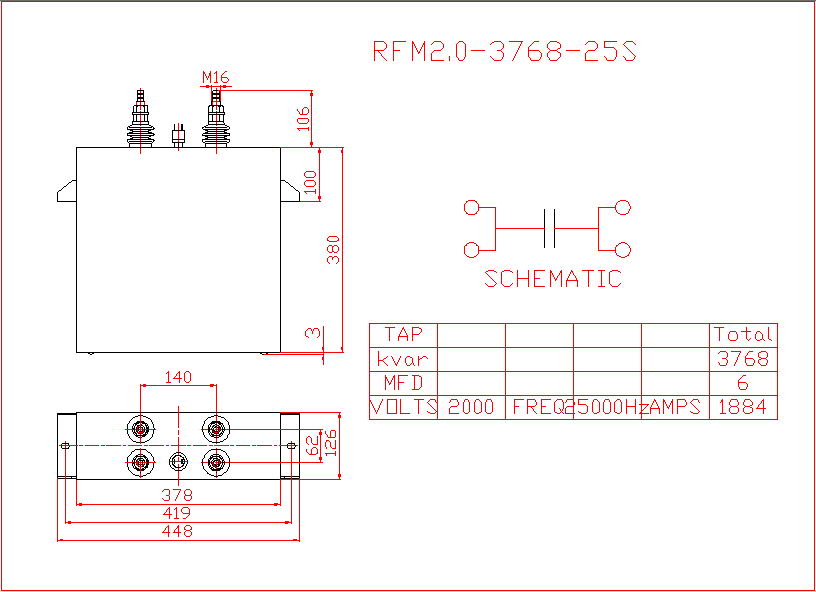

    RFM2.0-3768-25S - 2000V 3768 6 25000 1884 ≥=6L/min ≤45°C
    • Capacitor/Condenser: DCMJ 시리즈 (DC 지원 커패시터)

    DCMJ 시리즈 커패시터는 주로 저주파(1kHz 미만) 및 중주파(1-8kHz) 유도 용광로 전원 공급 장치의 직렬 회로에 사용되는 DC 필터 전력 커패시터입니다. '용광로 용'이라는 사용자님의 말씀처럼, 유도 가열 및 용융 공정에서 안정적인 전력 공급과 회로 성능 유지를 위해 설계되었습니다.

    이 커패시터는 다음과 같은 주요 특징을 가집니다:

  • 고성능 금속화 필름: 특수 증착 금속화 필름을 사용하여 높은 dV/dT(전압 변화율) 및 dI/dT(전류 변화율) 성능을 제공합니다. 이는 빠르게 변화하는 전압 및 전류 조건에서도 안정적으로 작동할 수 있음을 의미합니다.
  • 효율적인 양면 수냉 방식: 전류 용량을 극대화하고 안정적인 작동 온도를 유지하기 위해 양면 수냉 방식을 채택하고 있습니다. 냉각수는 순수하고 40℃ 미만으로 유지되어야 합니다. 또한, 단일 또는 그룹별 수냉 방식 모두 맞춤 제작이 가능합니다.
  • 광범위한 적용 범위: AC 입력 전압 380V~1150V 및 중간 DC 전압 2kV 미만의 시스템에 적용할 수 있습니다. 유도 용광로뿐만 아니라 스위치 온/오프 애플리케이션 및 용접기 전원 공급 장치 등에도 활용됩니다.

    • DCMJ 시리즈는 IEC61071-1(1991) 및 GB/T17702.1-1999와 같은 국제 표준을 충족하며, 고객의 특정 요구사항에 따라 맞춤 제작도 가능합니다. 작동 온도 범위는 -25℃에서 +50℃이며, 정격 DC 전압(UN)은 최대 2kV, 정격 용량(CN)은 최대 8000UF(용량 공차 ±5%)를 가집니다. 최대 전류(IRM)는 일반적으로 2500A이지만, 3000-4000A 이상의 제품도 맞춤 제작이 가능합니다.

    저희 영광산전은 용광로와 같은 산업용 고전력 시스템에 최적화된 DCMJ 시리즈 커패시터를 공급하여 고객의 안정적인 생산 환경 구축을 지원하고 있습니다. 상세한 제품 정보 및 기술 상담이 필요하시면 언제든지 문의해 주시기 바랍니다.



    • DCMJ 시리즈 도면/사양

      • (자료는 참고로 하시고 상세한 사양과 디자인이 다를 수 있으므로 반드시 문의바랍니다.)

    제품명/도면 (gif) 데이터시트
    (pdf)    		 Volts AC MFD (uf) AMPS (A) Water Flow Water
    Temp.
    DCMJ3.0-2000S 3.0KV 2000 2300 ≥=6L/min ≤45°C
    DCMJ3.5-2000S 3.5KV 2000 2300 ≥=6L/min ≤45°C
    • 기타 커패시터/콘덴서

    저희 영광산전은 위에서 설명드린 전기 가열용 커패시터(RFM 시리즈) 및 DC 필터 커패시터(DCMJ 시리즈) 외에도 다양한 산업 분야에 필요한 고품질 커패시터를 공급하고 있습니다.

    DC 펄스 커패시터, 고전압 병렬 커패시터(High Voltage Shunt Capacitors), 자가 복구형 병렬 커패시터(Self-healing Shunt Capacitors) 등 고객의 특수한 요구사항을 충족시키는 다채로운 제품들을 취급하고 있으며, 복잡한 시스템을 위한 고전압 병렬 커패시터 설치(High Voltage Shunt Capacitors Installation) 관련 기술 지원도 제공합니다.

    특정 용도나 사양에 맞는 커패시터/콘덴서가 필요하시다면 언제든지 저희 회사로 문의해주십시오. 숙련된 전문가들이 고객의 시스템에 최적화된 솔루션을 찾도록 적극적으로 돕겠습니다.
