TPR-2 사용설명서

단상전력조정기 TPR-2 Series

AC110V, 220V, 380V, 440V, 50/60Hz, 25A, 50A, 70A, 100A, 120A, 150A, 200A

25A / 35A / 50A / 70A 제품

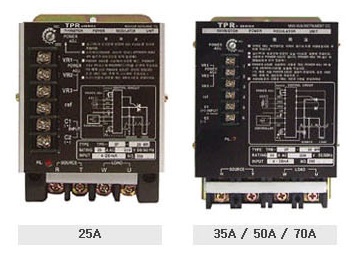

TPR-2 25~70A 제품
특징
  • SCR 및 TRIAC 사용으로 응답 속도가 빠르며 수명이 길다.
    		•
  • ON-OFF 및 연속 비례 제어가 가능하다.
    		•
  • 소형 경량부터 대용량까지 다양하며 리모트 및 로컬 운전이 가능하다.
    		•
  • 사용방법이 간단하며 신뢰성이 높고 보수가 용이하다.
    		•
    • 외형 및 치수 1
    용량 / 규격 W H D
    25A 86 130 63
    35, 50, 70A 126 190 116

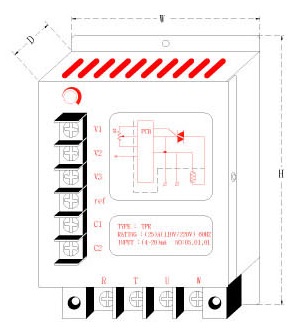

    TPR-2 25~70A 제품 외형도
    100A / 150A / 200A / 200A 이상 제품
    TPR-2 100~200A 이상 제품
    특징
  • SCR 사용으로 응답 속도가 빠르며 수명이 길다.
    		•
  • ON-OFF 및 연속 비례 제어가 가능하다.
    		•
  • 소형 경량부터 대용량까지 다양하며 리모트 및 로컬 운전이 가능하다.
    		•
  • 사용방법이 간단하며 신뢰성이 높고 보수가 용이하다.
    		•
    • 외형 및 치수 2
    용량 / 규격 W H D W1 H1
    100A/U 180 280 150 135 264
    100A/D 180 300 150 135 284
    150A, 200A 180 350 180 135 334
    200A 이상 240 400 250

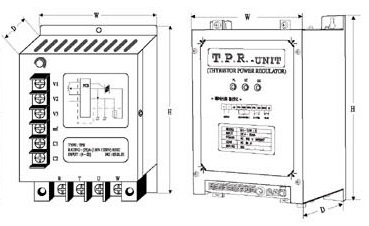

    TPR-2 100~200A 이상 제품 외형도
    운전 및 설치방법
    ① 전원과 단자 R사이에는 안전차단기(NFB) 및 FUSE를 설치하여 주십시오.
    ② 출력전압 제한 설정을 외부에서 사용할 때는 VR10kΩ를 VR1 VR2 VR3 단자에 접속하여 주십시오.
    (외부 볼륨을 연결하지 않을 때는, 내부 볼륨으로 출력이 제한되므로 꼭 최대측(INC)으로 설정하여 주십시오.)
    ③ ON-OFF 제어시에는 ref와 +단자를 연결하십시오.
    ④ 외부신호 없이 수동 볼륨으로 사용할 때는 ref와 +를 연결하십시오.
    ⑤ 밀폐된 공간에는 냉각팬을 설치하십시오.
    • 외부 결선도

     전류(전압)신호입력

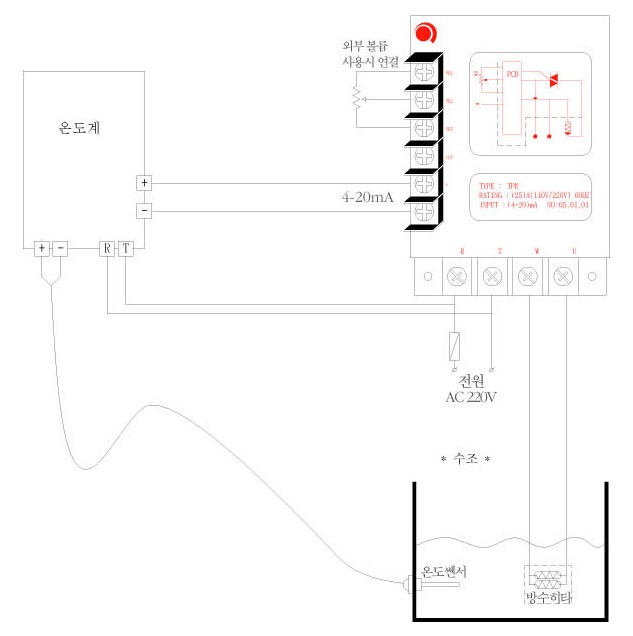

    TPR-2 전류(전압)신호입력 결선도

     접점신호입력

    TPR-2 접점신호입력 결선도

     수동제어

    TPR-2 수동제어 결선도
    • 결선구성도
    TPR-2 결선구성도
    • 내부 구성

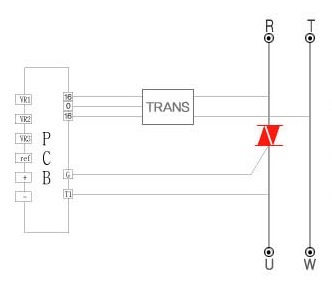

    TPR-2 내부 구성

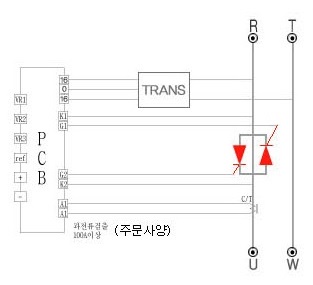

    TPR-2 내부 구성
    사 양
    형 식 사 양
    입력전압 AC110V, AC220V, AC380V, AC440V, 50Hz/60Hz
    정격전류 25A, 35A, 50A, 70A, 100A, 150A, 200A, 250A
    제어입력 DC4-20mA, DC1-5V, 접점 입력 ON-OFF
    적용부하 저항 부하(히터), 유도성 부하(트랜스 1차 제어) - 주문사양
    출력전압 입력 전압의 97%
    제어방식 위상 제어
    냉각방식 -100A 이하 자냉, 100A 이상 팬 부착
    보호회로 100A 이상 퓨즈 및 전류 보호
    기동방식 SOFT UP-DOWN (100A 이상, 주문사양)
    경보출력 100A 이상 과전류, 릴레이 1a 접점
    주위환경 0-50℃, 90% RH 이하
    절연저항 500V메가 20MΩ 이상
    • 전류전력대비표
    전류/전압 220V 380V 440V
    25A 5.5 KW 9.5 KW 11 KW
    50A 11 KW 19 KW 22 KW
    70A 15.4 KW 26.6 KW 30.8 KW
    100A 22 KW 38 KW 44 KW
    120A 26.4 KW 45.6 KW 52.8 KW
    150A 33 KW 57 KW 66 KW
    200A 44 KW 76 KW 88 KW
    계산 공식

    전력량(W) ÷ 전압(V) = 전류(A)
    예) 5500W ÷ 220V = 25A

    전압(V) x 전류(A) = 전력량(W)
    예) 220V x 25A = 5500W
