소프트스타트 CD Type (3상, 모듈타입)

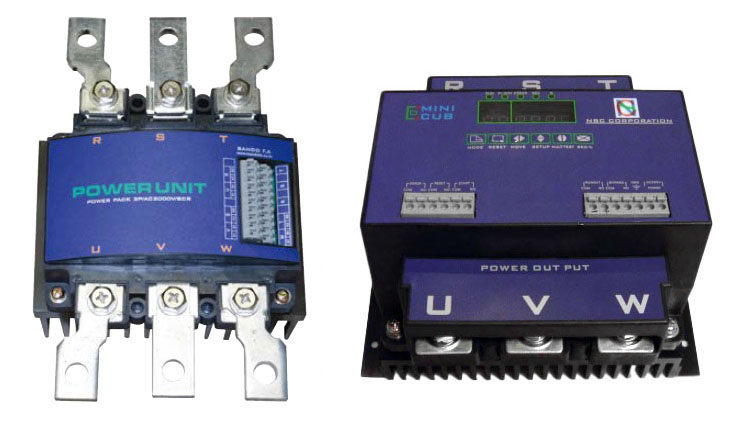

CD-TYPE : 모듈type, 22KW~95KW
BD-TYPE : BY-PASS M/G 외장형/내장형/판넬일체형 (22KW~500KW)

Softstart CD type
SOFT START(CD TYPE)의 사용목적
  • 3상 유도전동기 기동과 정지 동작시 과도한 전류입력을 방지
    		•
  • 3상 유도전동기를 과열로부터 보호
    		•
  • 3상 유도전동기의 초기 기동시 발생하는 돌입 과전류로 인한 전기적인 충격으로부터 주변기기 시스템을 보호
    		•
  • 3상 유도전동기의 사용시 발생되는 주변의 기어나 감속기 등 기계적인 충격으로부터 기계 시스템을 보호
    		•
    SOFT START(CD TYPE)의 적용분야
  • 3상 유도전동을 사용하는 전 분야
    		•
  • 유도전동기의 기동전류가 과대하게 설비되어 있는 곳
    		•
  • 유도전동기의 온도상승이 문제되는 곳
    		•
  • 부드러운 기동과 정지동작이 요구되는 곳
    		•
  • 기동과 정지동작이 빈번하게 이루어지는 곳
    		•
  • 펌프, 팬, 컨베이어벨트, 에이콤프레서, 에스컬레이터, 프레스 등 유도전동기 적용 전 분야
    		•
  • 크레인 및 호이스트의 주행이나 횡행동작시 사용하며 권선형 모터의 기동장치에도 적용 가능 (모노레일 크레인, 켄츄리크레인, 오버헤드크레인, 타워크레인 등)
    • SOFT START(CD TYPE)의 특징
  • Motor 기동시에 높은 Peak치 전류제거로 부드러운 운전과 정지가 가능하며 기동전류가 감소합니다.
    		•
  • 최소의 전류로 최적의 기동 및 운전Torque를 발휘하므로 기동시에 불필요한 전류 감소 가능으로 유지보수 비용이 절감됩니다.
    		•
  • 제품의 반도체화로 반영구적인 수명과 제품 설치 공간의 극소화, 간편한 설치 및 교체 기능으로 설치, 유지보수 비용이 절감됩니다.
    		•
  • 모터 기동시 높은 기동전류 제거로 부하나 장비의 수명이 연장됩니다.
    		•
  • 모터 기동신호 동작방식을 CPU동작 구동방식에 의해 동작 하므로 세밀한 기동 및 정지가 가능하며 고장 원인이 디지털 표시부에 체크되어 판별이 용이합니다.
  • 3상 운전 감시제어기능이 있어 운전중이거나 정지시에 3상중에 1상의 단락 시 즉시 판별신호가 표시부에 지시되며 기동이 정지됩니다.
    		•
  • 모터 사용시 기동시간 제어기능과 감속시간 제어기능이 있어서 Soft Start, Soft Stop, Kick start, 헌팅점프, BY-PASS 동작기능 등을 사용할 수 있습니다.
      가동시간 조절기능은 0.1초에서 최대 249.9초까지 조절가능.
      감속시간 조절기능은 0.1초에서 최대 249.9초까지 조절가능.
    		•
  • 모터 기동, 정지동작 시 이상전류 발생 및 결상, 단상시 제품의 출력 Relay 3이 동작하여 외부제어 신호와 경보장치, PLC등에 응용할 수 있도록 구성되어 편리합니다.
    		•
  • 펌프 부하등의 초기 기동시 순간부하의 기동특성상 모터가 최대부하 기동직전 헌팅기동을 시작하므로 이때는 헌팅시점의 기동시간에 동일한 헌팅점프 시간을 설정하여 헌팅기동 시작 직전에 SCR 위상각을 최대로 하여 모터를 헌팅으로 인한 충격에서 보호할 수 있습니다
    		•



    Soft start CD TYPE (Compact, 3-Phase) - BY-PASS 전용
    • CD Type 350A/2000V

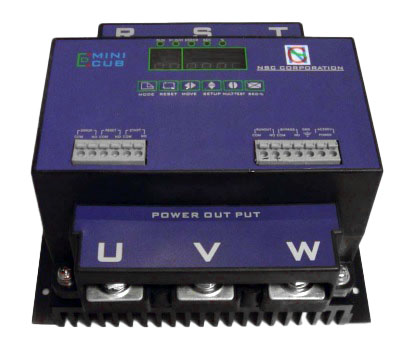

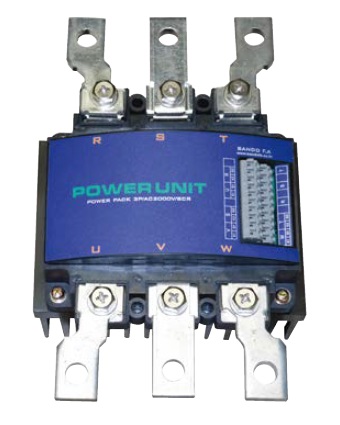

    Softstart CD type1

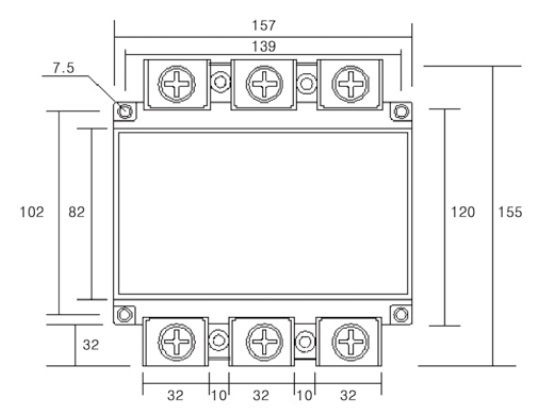

    Softstart CD type1 dimension
    • CD Type 350A/2000V 사양서
    Symbol Test Conditions Maximum
    Ratings    		 Unit
    ITRMS, IFRMS TVJ=TVJM
    TC=85℃ ; 180° sine    		 560
    350    		 A
    ITAVM, IFAVM TVJ=45℃, t=10ms(50Hz), sine
    VR=0, t=8.3ms(60Hz), sine    		 6000
    6400    		 A
    i2dt TVJ=45℃, t=10ms(50Hz), sine
    VR=0, t=8.3ms(60Hz), sine    		 180000
    170000    		 A2s
    TVJ=TVJM t=10ms(50Hz), sine
    VR=0 t=8.3ms(60Hz), sine    		 17000
    128000
    (di/dt)cr TVJ=TVJM repetitive, IT=45A
    f=50Hz, tp=200µs
    VD=2/3VDRM
    IG=0.45A non repetitive, IG=ITAVM
    dig/dt=0.45A/µs    		 150
    500    		 A/µs
    (dV/dt)cr TVJ=TVJM VDR=2/3VDRM
    RGK=∞; method 1(linear voltage rise)    		 1000 V/µs
    PGM TVJ=TVJM tp=30µs IT=ITAVM
    tp=30µs    		 120
    60    		 W
    PGAV - 8 W
    VRGM - 10 V
    TVJ
    TVJM
    Tstg    		 - -40...+125
    -40...+125
    -40...+125    		 ℃
    VISOL 50/60Hz, RMS t=1min
    IISOL1mA t=1s     		3000
    3600    		 V~
    Md Mounting torque(M5)
    Terminal connection torque(M5)    		 2.5-4.0/22-35
    2.5-4.0/22-35    		 Nm/
    lb.in.
    Weight Typical including screw 1500 g



    • CD Type 350A/2000V 제어 특성 곡선
     기본 설정입력시

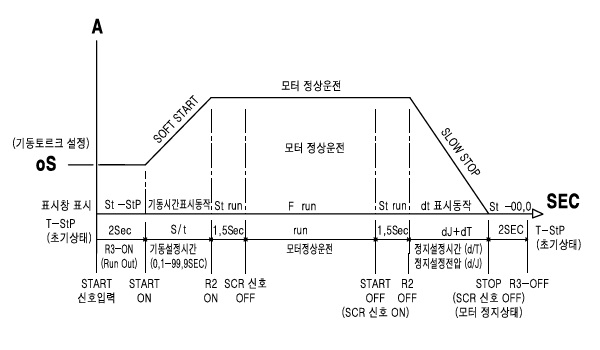

    기본 설정입력시 제어 특성 곡선
     SC+S/L(퀵스타트/슬로우스타트) 설정시

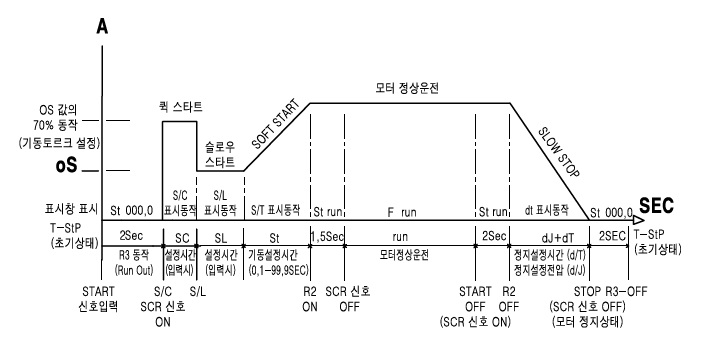

    SC+S/L(퀵스타트/슬로우스타트) 설정시 제어 특성 곡선
    • CD Type 200V-45kw / 400V-95kw
    Softstart CD type2
    • CD Type Units Block Diagram

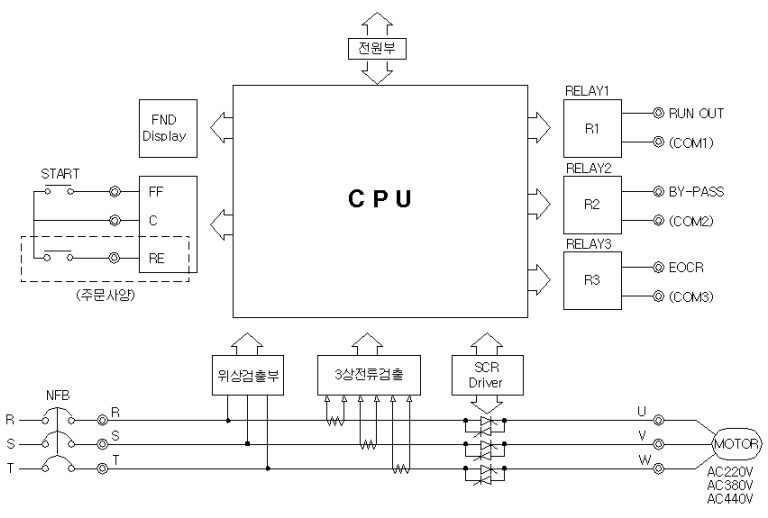

    Softstart CD-Type Units Block Diagram
     SC+S/L(퀵스타트/슬로우스타트) 설정시

    1. Relay 1 : 모터 기동시 Open 동작 모터 정지시 Cross 동작

    2. Relay 2 : By-Pass 설정시간 도달시 Open 모터정지시 Cross 동작

    3. Relay 3 : 모터 Error 동작시 Open 복귀 동작시 Cross 동작
     모터 동작신호 입력단자 설정시

    1. 정회전 입력신호 : C 단자와 FF 단자에 접점신호 입력시 정회전 동작

    2. 역회전 입력신호 : C 단자와 RE 단자에 접점신호 입력시 역회전 동작 (주문사양)



    • CD Type 200V-45kw / 400V-95kw 제품 전면부 조작 및 표시

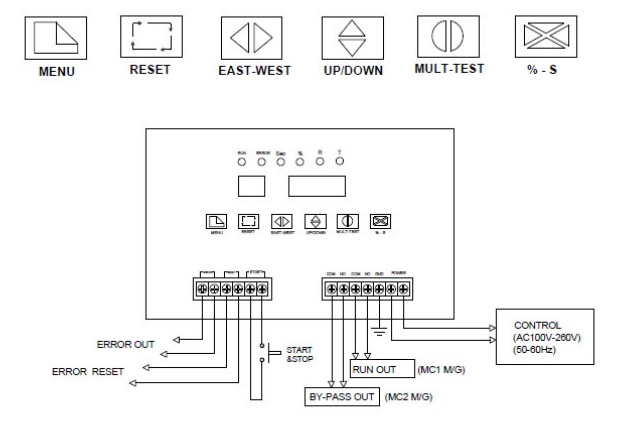

    Softstart CD-Type 전면부 조작 및 표시
     1. DATA 입력 KEY
    초기 DATA 입력시 사용하는 버튼으로서 버튼을 동작할 때마다 순차적으로 다음 DATA 동작 항목으로 이동한다.

     2. FND 수치값 자리 이동 KEY
    각각의 MODE에서 입력하고자 하는 수치값의 FND 이동버튼으로 누를 때 마다 FND 자리가 이동한다.

     3. 수치값 입력 KEY
    각각의 MODE에서 설정하려고 하는 DATA 값을 설정하는 버튼 으로 점멸하고 있는 FND의 숫자를 설정한다.

     4. 수동 RESET KEY
    제품 사용시 결상, 상간 발란스, SCR단락, 과전류 등으로 인한 ERROR 동작시 내부 시스템 복귀 버튼이다. (모터 기동시는 수동 RESET 불가, ERROR 또는 SETUP 동작 시에만 RESET 버튼 동작가능)

     5. 수동 TEST(START) 동작버튼 KEY : 단방향 운전방식(CD TYPE)일 때의 표시
    수동 START - 동작 버튼으로 1회 동작시 'F' 표시로 지시되며, 서서히 설정 시간동작 모터가 기동된다. 이 때 다시 'MULT-TEST' 버튼을 1회 동작시 'dt'설정한 시간 동안 서서히 감속 후 정지한다.

     6. 제품 동작시 DIGITAL 기능표시 확인 KEY, 각 기능 표시
    제품 사용시 확인 하고자하는 각각의 표시를 확인동작하는 버튼 으로 FND 표시부의 표시가 다음 3가지 표시로 지시된다.
    A. 제품 운전시 기동 토르크의 설정값 을 %로 표시하며 동작한다.
    B. 제품 운전시 모터 전류값이 표시창에 R상,S상,T상 각각 지시한다.
    C. 제품 기동시 START 시간 설정값 을 시간 단위로 표시 동작한다.
    시간설정범위 (1sec ~ 최대 249.9sec)
    각각의 버튼을 누를때 마다 기동 토르크의 양 (%)
    → 모터 2상 R,T 전류값 (A) (R, M, S)
    → 모터 설정 기동시간(sec) 등이. 순차적으로 FND 창에 표시된다

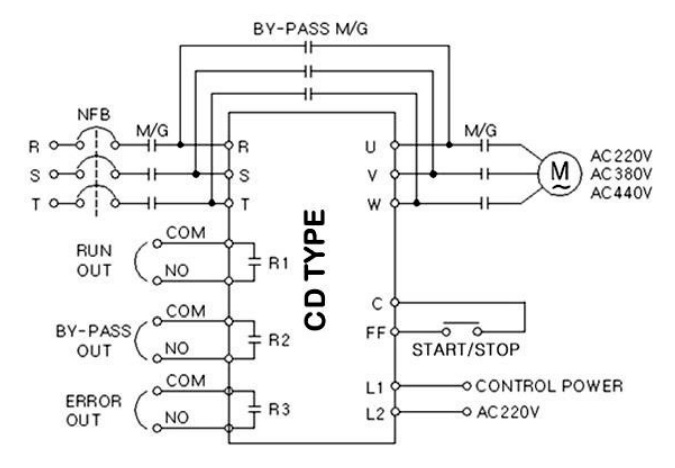

    • CD Type 기본 결선도 : BYPASS M/G 내장형 동작결선
    Softstart CD Type BYPASS M/G 내장형 동작결선



    • SOFT START(CD TYPE)의 특성기능곡선
     SOFT START [소프트 스타트]


    MOTOR 의 기동 Torque에 알맞은 저 전압 부터 최대 Torque가 발생하는 전 전압까지 서서히 공급하여 부드럽게 기동

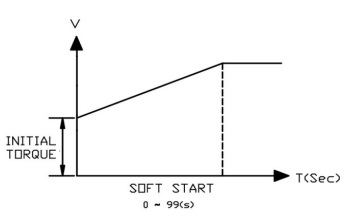

    SOFT START(CD TYPE)의 Soft start 특성기능곡선



     SOFT STOP [소프트 스톱]


    컨베어에서는 급정지에 의해 운반중인 이송 물이 넘어지거나 흔들리는 것을 방지하고 Pump Motor에서 정지시 역류에 의해 배관 이나 임펠러가 손상되는 것을 방지하기 위 하여 서서히 부드럽게 단시간에 정지시키는 기능

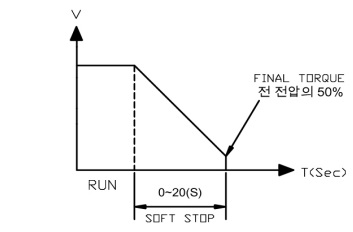

    SOFT START(CD TYPE)의 Soft stop 특성기능곡선
